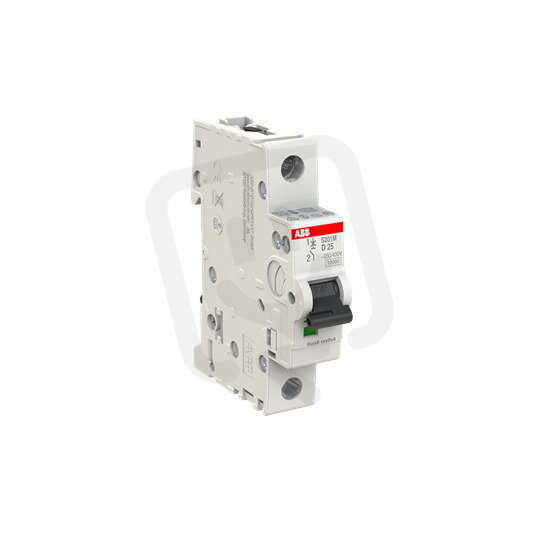

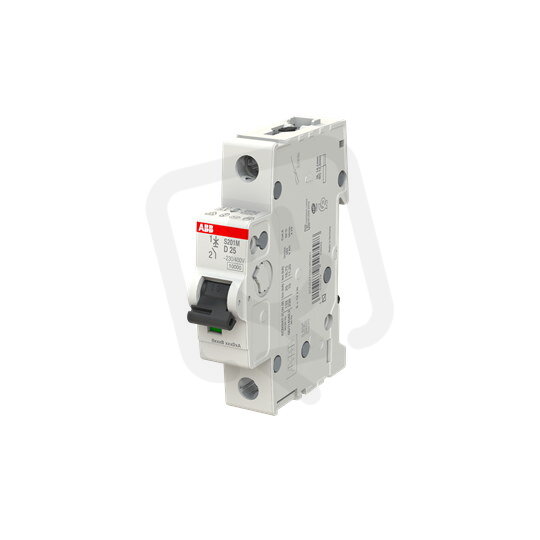

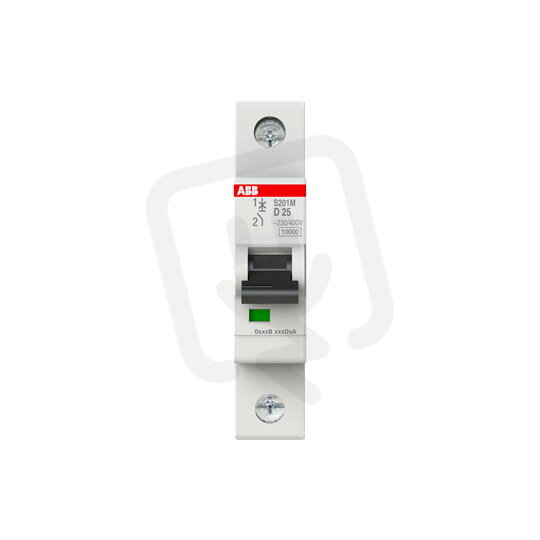

S201M-D25 1 fázový jistič 25 A char. D 10kA ABB 2CDS271001R0251
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103345
- Kód dodavatele:
- 2CDS271001R0251
- EAN:
- 4016779599498
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,12 Kč
- Produktová řada:
- S201M
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 25 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 1
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 1
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 3,1 W
S201M-D25 1 fázový jistič 25 A char. D 10kA ABB 2CDS271001R0251
Modulární jednopólový jistič S201M-D25 (EAN: 4016779599498) s charakteristikou D a jmenovitým proudem 25 A pro AC/DC při jmenovitém napětí 230 V, modulární šířka 1 modul.
Vypínací schopnosti 10 kA (EN 60898, 400 V), 6 kA (EN 60898, 230 V) a Icu 15 kA podle IEC 60947-2; stupeň krytí IP20, frekvence 50–60 Hz a provozní teplota -25–55 °C.
Umožňuje doplňkovou výbavu, nepřepíná nulový vodič (spínající N: ne), vestavěná hloubka 69 mm, průřez pevného vodiče 0,75–35 mm², průřez vícežilového připojení 0,75–25 mm², kategorie přepětí 3 a ztrátový výkon 3,1 W.
Proč si vybrat tento jistič?
- Jmenovitý proud má 25 A, vhodný k ochraně obvodů s tímto zatížením.
- S charakteristikou D, která umožňuje spolehlivé vypnutí při nárazových proudech typických pro motory a indukční zátěže.
- Vypínací schopnost dosahuje 10 kA při 400 V (EN 60898) a 6 kA při 230 V, což chrání proti zkratům v běžných rozvodech.
- Určen pro AC/DC napětí, lze jej tedy použít jak ve střídavých, tak i v stejnosměrných obvodech.
- Zabírá pouze 1 modul na DIN liště, takže šetří místo v rozváděči.
- Jednopólová konstrukce (1 pól) a zařazení do řady S201M usnadňují montáž a integraci do stávajících systémů.
Interní název produktu
Jistič S201M-D25 25A 1p D 10kA
