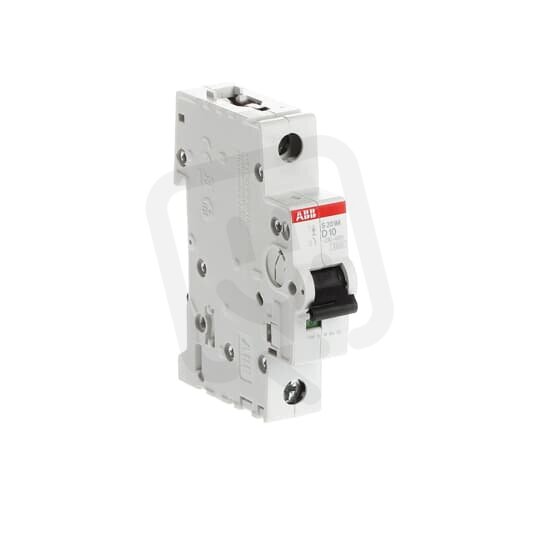

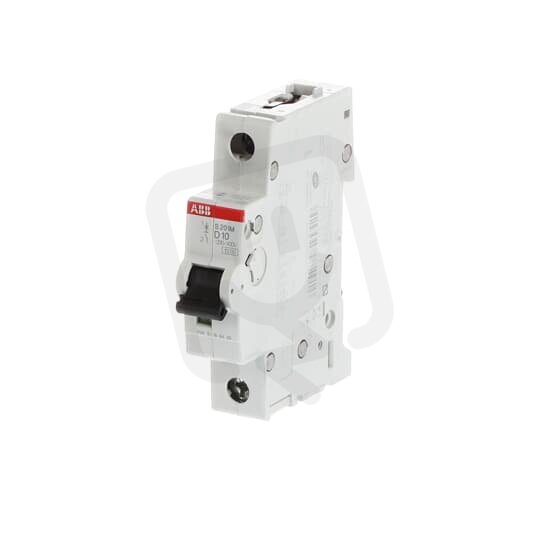

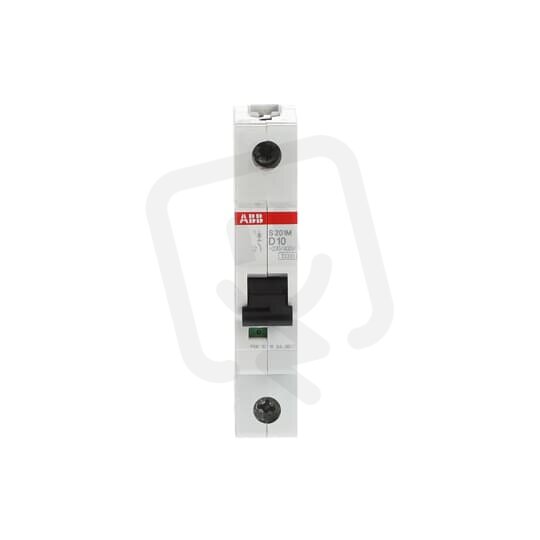

S201M-D10 1 fázový jistič 10 A char. D 10kA ABB 2CDS271001R0101
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103342
- Kód dodavatele:
- 2CDS271001R0101
- EAN:
- 4016779599429
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,11 Kč
- Produktová řada:
- S201M
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 1
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 1
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 1,6 W
S201M-D10 1 fázový jistič 10 A char. D 10kA ABB 2CDS271001R0101
S201M-D10 (EAN: 4016779599429) je jednofázový modulární jistič s typem napětí AC/DC, jmenovitým proudem 10 A a charakteristikou D.
Jmenovité napětí je 230 V s frekvencí 50–60 Hz, vypínací zkratovou schopností podle EN 60898 10 kA při 400 V a 6 kA při 230 V a vypínací schopností Icu podle IEC 60947-2 15 kA (230/400 V).
Modulární šířka 1, vestavěná hloubka 69 mm, stupeň krytí IP20, možnost doplňkové výbavy: ano, spínající N vodič: ne, provozní teplota -25–55 °C, průřez pevného vodiče 0,75–35 mm2 a vícežilového připojení 0,75–25 mm2.
Proč si vybrat tento jistič?
- Jednoduchá ochrana pro domácí i průmyslové instalace jako jednofázový jistič (1 pól).
- Určený pro běžné zátěže s jmenovitým proudem 10 A.
- Disponuje charakteristikou D, vhodnou pro obvody s vyššími nárazovými proudy (indukční zátěže).
- Kompatibilní s AC i DC napětím, což zvyšuje jeho flexibilitu nasazení.
- Vypínací schopnost podle EN 60898 je 10 kA (400 V) / 6 kA (230 V), určující odolnost proti zkratovým proudům.
- Zabírá pouze 1 modul v rozvodnici, takže šetří místo při instalaci.
Interní název produktu
Jistič S201M-D10 10A 1p D 10kA
