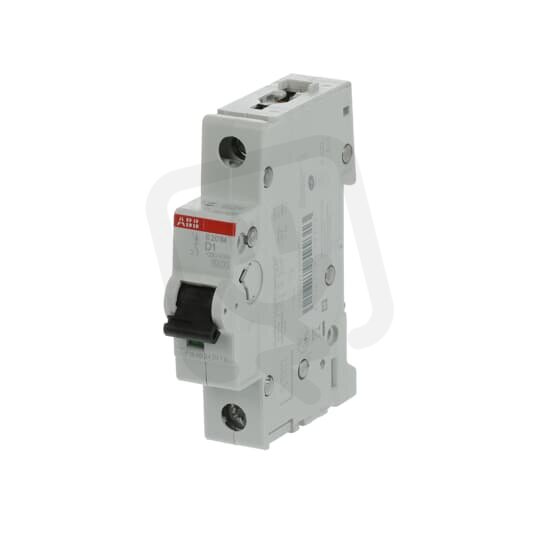

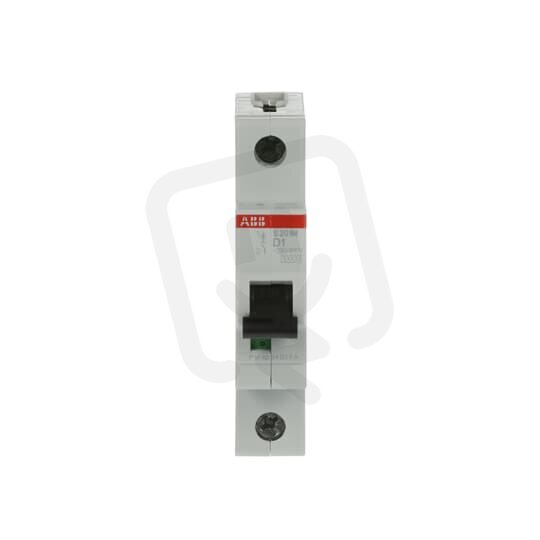

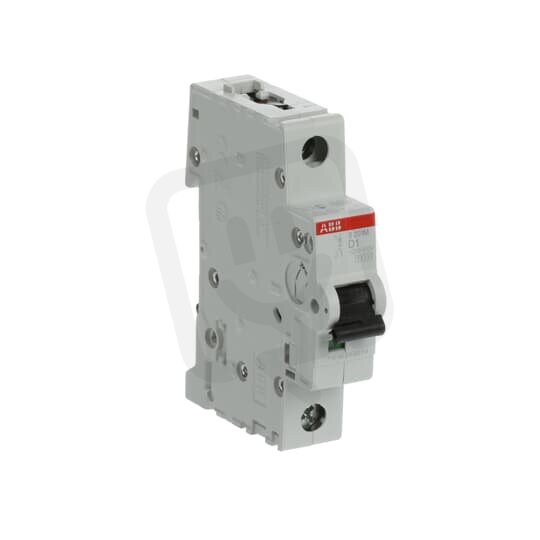

S201M-D1 1 fázový jistič 1 A char. D 10kA ABB 2CDS271001R0011
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103336
- Kód dodavatele:
- 2CDS271001R0011
- EAN:
- 4016779599313
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,11 Kč
- Produktová řada:
- S201M
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 1 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 1
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 1
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 1,25 W
S201M-D1 1 fázový jistič 1 A char. D 10kA ABB 2CDS271001R0011
S201M-D1 je jednofázový modulární jistič s charakteristikou D a jmenovitým proudem 1 A pro 230 V instalace (typ napětí AC/DC), EAN 4016779599313.
Má 1 chráněný pól a vypínací schopnost podle EN 60898 10 kA při 400 V a 6 kA při 230 V, přičemž podle IEC 60947-2 je Icu 15 kA (230/400 V).
Modulární šířka 1, stupeň krytí IP20, vestavěná hloubka 69 mm, možnost doplňkové výbavy ano, nespíná N vodič; připojení vodičů: pevný 0,75–35 mm², vícežilý 0,75–25 mm², provozní teplota -25–55 °C.
Proč si vybrat tento jistič?
- Je určen pro provoz na napětí AC/DC, takže ho lze použít v různých typech obvodů.
- Má jmenovitý proud 1 A, vhodný pro ochranu obvodů s nízkým proudovým zatížením.
- S charakteristikou D je navržen pro spínání a ochranu indukčních zátěží s vyššími spouštěcími proudy.
- Vypínací schopnost při zkratu je 10 kA na 400 V a 6 kA na 230 V (podle EN 60898).
- Jednopólové provedení s počtem chráněných pólů 1, vhodné pro samostatné fáze.
- Modulární šířka zabírá 1 modul, což šetří místo v rozvaděči.
Interní název produktu
Jistič S201M-D1 1A 1p D 10kA
