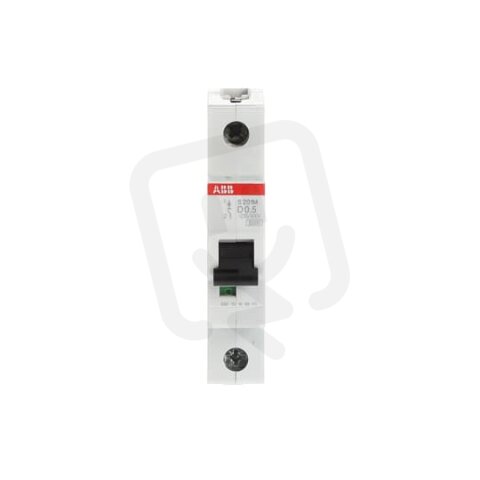

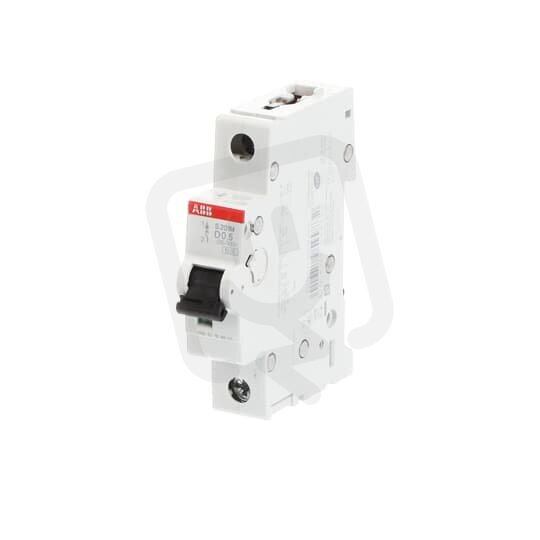

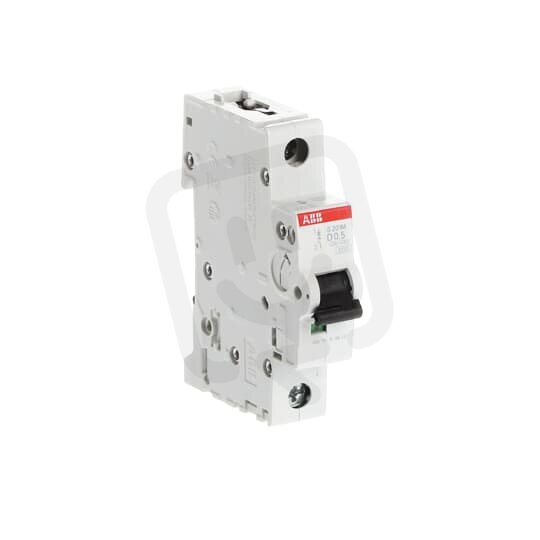

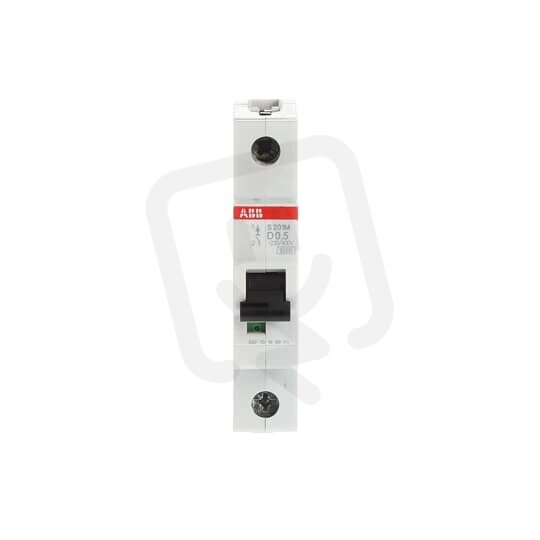

S201M-D0,5 1 fázový jistič 0.5 A char. D 10kA ABB 2CDS271001R0981
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0103351
- Kód dodavatele:
- 2CDS271001R0981
- EAN:
- 4016779599832
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,11 Kč
- Produktová řada:
- S201M
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 0,5 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 1
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 1
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 1,1 W
S201M-D0,5 1 fázový jistič 0.5 A char. D 10kA ABB 2CDS271001R0981
S201M‑D0,5 je jednofázový modulární jistič ABB z řady S201M (EAN 4016779599832, modulární šířka 1, IP20), vhodný pro střídavé i stejnosměrné napětí (AC/DC) a instalaci v rozvaděčích.
Jmenovitý proud 0,5 A s charakteristikou D při jmenovitém napětí 230 V, vypínací schopnost 10 kA (EN 60898 400 V) a 6 kA (EN 60898 230 V) (Icu 15 kA IEC 60947‑2), umožňuje doplňkovou výbavu a nespíná N vodič (spínající N: ne); provozní teplota -25–55 °C.
Proč zvolit jistič S201M-D0,5?
- S nastaveným jmenovitým proudem 0,5 A poskytuje ochranu pro malé proudové obvody.
- S charakteristikou D je určen pro obvody s vyššími náběhovými proudy, například motory nebo transformátory.
- Vypínací schopnost 10 kA (400 V) podle EN 60898 a 6 kA (230 V) zajišťuje spolehlivé odpojení při zkratových událostech.
- Určen pro napětí AC/DC, lze jej použít jak ve stejnosměrných, tak ve střídavých instalacích.
- Zabírá pouze 1 modul na DIN liště, čímž šetří místo v rozvaděči.
- Jednopólové provedení (1 pól) z produktové řady S201M pro ochranu jednotlivých obvodů.
Interní název produktu
Jistič S201M-D0,5 0,5A 1p D 10kA
