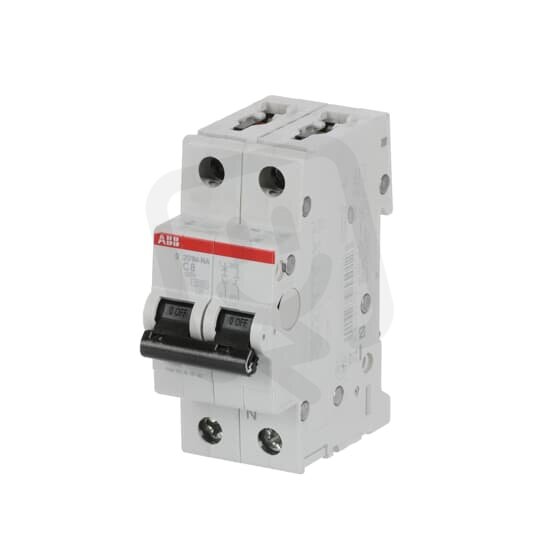

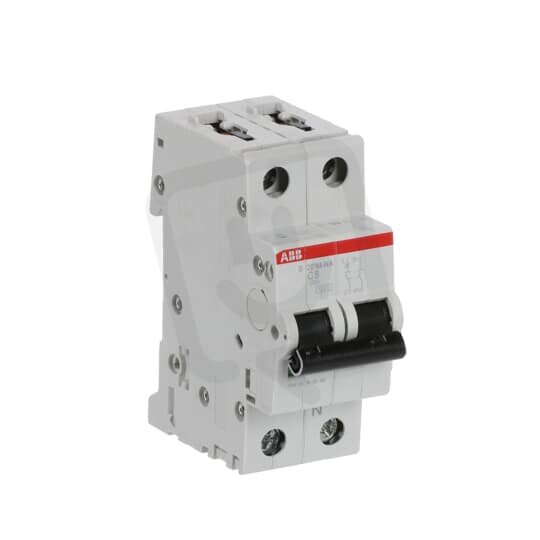

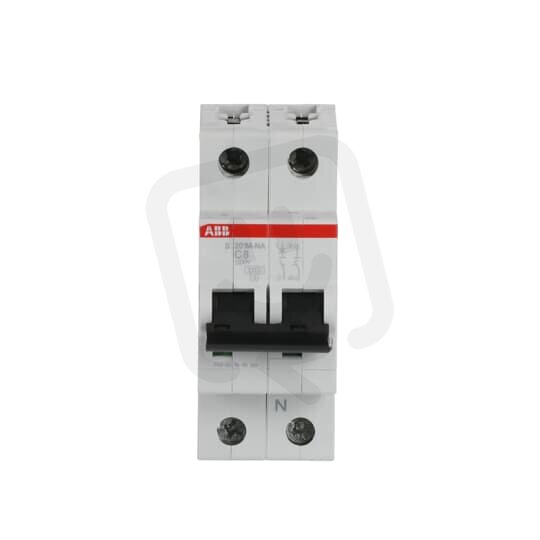

ABB S201M-C8NA jistič 1F odpojení N vodiče (1+NA) 8 A char. C 10kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
472,69 Kč
Cena po registraci:
422,07 Kč/ks
Po registraci bez DPH:
348,82 Kč
Vaše cena s DPH:
439,62 Kč/ks
Vaše cena bez DPH:
363,32 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134590
- Kód dodavatele:
- 2CDS271103R0084
- EAN:
- 4016779550123
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S201M
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 8 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 3 W
ABB S201M-C8NA jistič 1F odpojení N vodiče (1+NA) 8 A char. C 10kA
ABB S201M-C8NA (EAN: 4016779550123) je jednopólový jistič s odpojením N vodiče (1+NA), 8 A, charakteristikou C a modulární šířkou 2 moduly; spínající N vodič: ano.
Jmenovité napětí 230 V, vypínací zkratová schopnost podle IEC 60947-2 15 kA (230/400 V) a podle EN 60898 10 kA při 400 V / 6 kA při 230 V; kategorie přepětí: 3, frekvence: 50–60 Hz.
Provedení s krytím IP20, vestavěná hloubka 69 mm, průřez pevného vodiče 0,75–35 mm² a vícežilového 0,75–25 mm², ztrátový výkon: 3 W, provozní teplota: -25–55 °C a možnost doplňkové výbavy: ano.
Proč si vybrat tento jistič?
- Je určen pro střídavé napětí (AC) a má jmenovitý proud 8 A.
- Má spouštěcí charakteristiku typu C, vhodnou pro běžné obvodové zátěže.
- Konfigurace 1+NA umožňuje odpojení nulového vodiče; chráněný je 1 pól, celkem 2 póly.
- Vypínací schopnost při zkratu podle EN 60898 je 10 kA (400 V) a 6 kA (230 V).
- Zabírá na liště 2 moduly, takže šetří místo v rozváděči.
- Patří do produktové řady S201M společnosti ABB.
Interní název produktu
S201M-C8 NA
Podrobný popis produktu
S201M-C8NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 8 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
