ABB S201M-C63NA jistič 1F odpojení N vodiče (1+NA) 63 A char. C 10kA

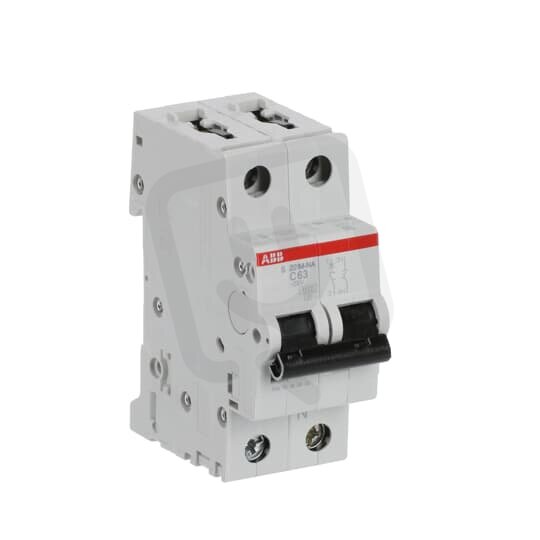

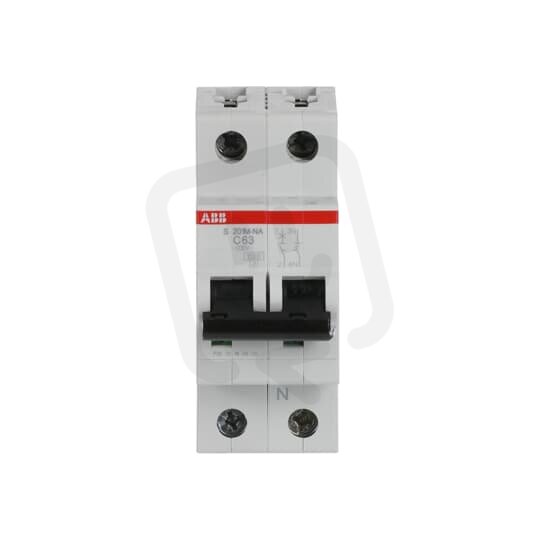

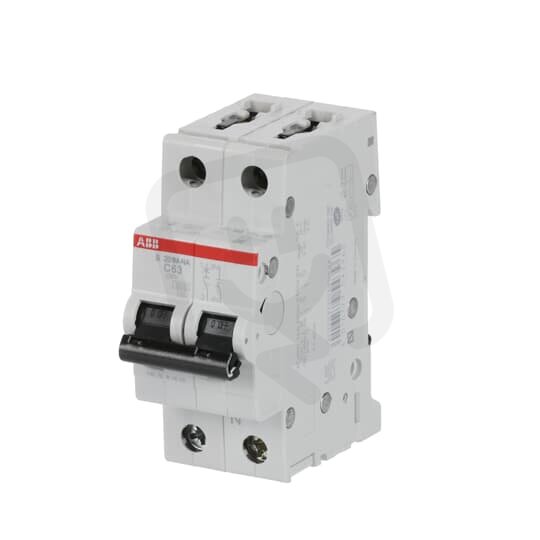

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 023,42 Kč
Cena po registraci:
913,79 Kč/ks
Po registraci bez DPH:
755,20 Kč
Vaše cena s DPH:
951,80 Kč/ks
Vaše cena bez DPH:
786,61 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134599
- Kód dodavatele:
- 2CDS271103R0634
- EAN:
- 4016779543965
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,23 Kč
- Produktová řada:
- S201M
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 63 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 9,6 W
ABB S201M-C63NA jistič 1F odpojení N vodiče (1+NA) 63 A char. C 10kA
Jistič ABB S201M-C63NA (EAN 4016779543965) z řady S201M je modulární jedenpólový přístroj s odpojením N vodiče (1+NA), modulární šířka 2, vestavěná hloubka 69 mm a stupeň krytí IP20.
Má jmenovitý proud 63 A, charakteristiku C, jmenovité napětí 230 V a spínací schopnosti zkratu 10 kA (EN 60898 400 V), 6 kA (EN 60898 230 V) a 15 kA (Icu IEC 60947-2 230/400 V).
Podporuje spínání N vodiče, možnost doplňkové výbavy, připojení vodičů pevné 0,75–35 mm2 nebo vícežilové 0,75–25 mm2, pracuje na frekvenci 50–60 Hz v teplotním rozsahu -25–55 °C a má ztrátový výkon 9,6 W.
Proč si vybrat tento jistič?
- Má jmenovitý proud 63 A, takže je vhodný pro silnější elektrické obvody.
- Je navržen s charakteristikou spouště C, která je vhodná pro obvody s přechodnými spínacími proudy (motory, indukční zátěže).
- Vypínací schopnost dosahuje 10 kA při 400 V (EN 60898) a 6 kA při 230 V, což určuje schopnost přerušit zkratové proudy odpovídající normě.
- Umožňuje odpojení neutrálního vodiče ve variantě 1+NA, tedy s funkcí odpojení N vodiče.
- Počet chráněných pólů je 1 a celkový počet pólů je 2, odpovídající provedení 1F s odděleným N vodičem.
- Má modulární šířku 2 moduly, což zajišťuje kompaktní montáž na DIN lištu.
Interní název produktu
S201M-C63 NA
Podrobný popis produktu
S201M-C63NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 63 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
