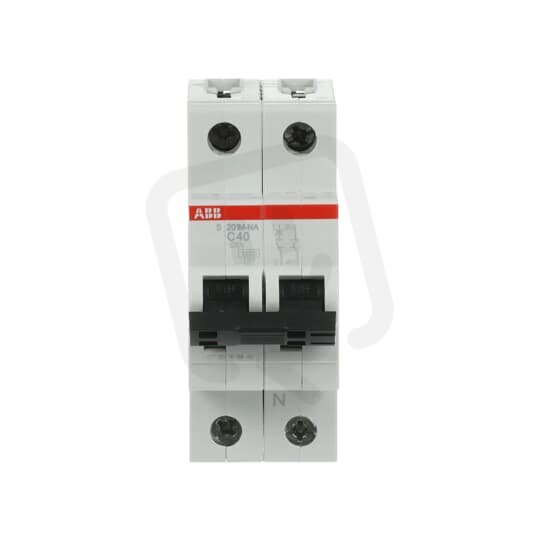

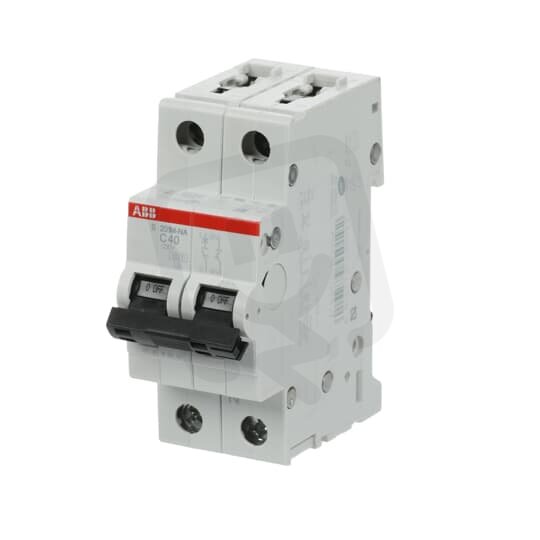

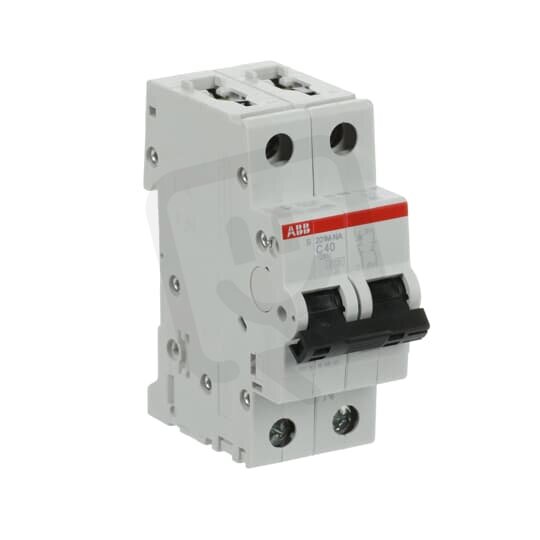

ABB S201M-C40NA jistič 1F odpojení N vodiče (1+NA) 40 A char. C 10kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
712,73 Kč
Cena po registraci:
636,39 Kč/ks
Po registraci bez DPH:
525,94 Kč
Vaše cena s DPH:
662,85 Kč/ks
Vaše cena bez DPH:
547,81 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134597
- Kód dodavatele:
- 2CDS271103R0404
- EAN:
- 4016779550192
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,23 Kč
- Produktová řada:
- S201M
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 40 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 9,6 W
ABB S201M-C40NA jistič 1F odpojení N vodiče (1+NA) 40 A char. C 10kA
ABB S201M-C40NA (EAN: 4016779550192) je jednopólový jistič s odpojením N vodiče (1+NA) pro střídavé napětí 230 V, jmenovitý proud 40 A a charakteristikou C.
Má vypínací zkratovou schopnost dle EN 60898 6 kA (230 V) a 10 kA (400 V), dle IEC 60947-2 Icu 15 kA, chrání 1 pól (celkem 2 póly) a je vybaven spínajícím N vodičem; produktová řada S201M, modulární šířka 2 a stupeň krytí IP20.
Umožňuje připojení vodičů pevných průřezů 0,75–35 mm² a vícežilových 0,75–25 mm², pracuje v okolní teplotě -25–55 °C, má izolační napětí Ui 440 V, impulsní odolné napětí Uimp 4 kV a ztrátový výkon 9,6 W.
Proč si vybrat tento jistič?
- Určen pro střídavé napětí (AC).
- Jmenovitý proud 40 A, vhodný pro ochranu obvodů s tímto zatížením.
- Charakteristika spouštění C, přizpůsobená běžným zatížením s krátkodobými náběhy.
- Vypínací zkratová schopnost 10 kA při 400 V a 6 kA při 230 V podle normy EN 60898.
- Konfigurace s odpojením nulového vodiče ve variantě 1+NA, přístroj má 1 chráněný pól z celkových 2 pólů.
- Kompaktní provedení zabírá 2 moduly na DIN liště.
Interní název produktu
S201M-C40 NA
Podrobný popis produktu
S201M-C40NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 40 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
