ABB S201M-C4NA jistič 1F odpojení N vodiče (1+NA) 4 A char. C 10kA

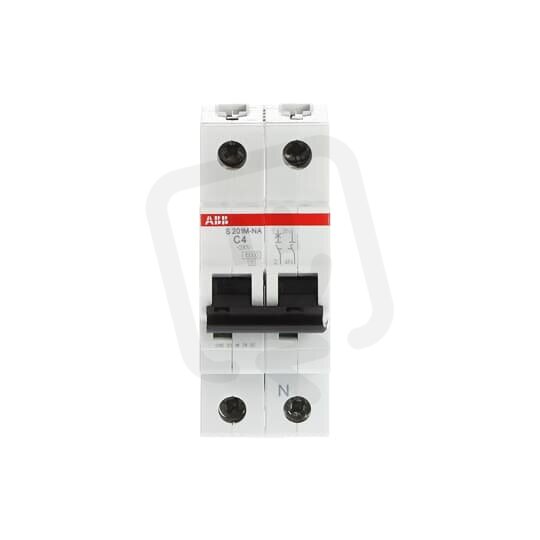

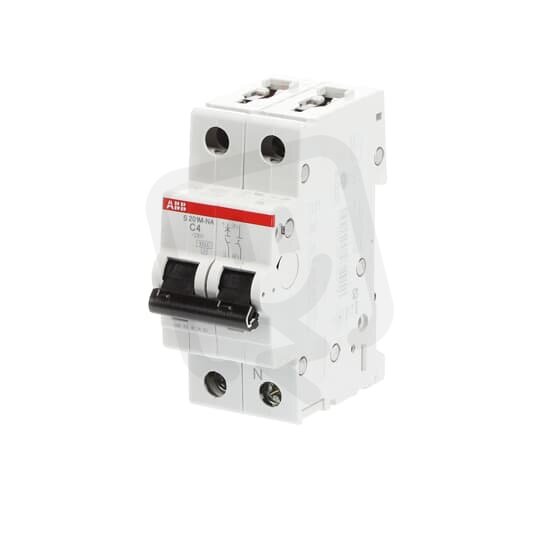

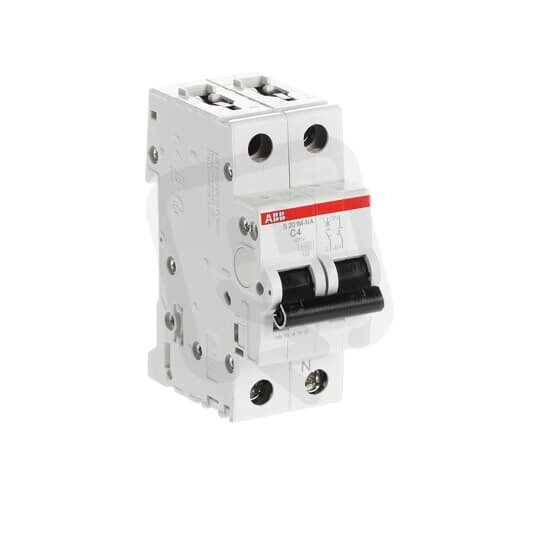

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
642,98 Kč
Cena po registraci:
574,12 Kč/ks
Po registraci bez DPH:
474,48 Kč
Vaše cena s DPH:
597,99 Kč/ks
Vaše cena bez DPH:
494,21 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134588
- Kód dodavatele:
- 2CDS271103R0044
- EAN:
- 4016779550109
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S201M
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 4 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 3,6 W
ABB S201M-C4NA jistič 1F odpojení N vodiče (1+NA) 4 A char. C 10kA
Jistič ABB S201M-C4NA (EAN 4016779550109) je jednopólový přístroj s odpojením N vodiče (1+NA), charakteristikou C a jmenovitým proudem 4 A pro střídavé napětí 230 V při frekvenci 50–60 Hz.
Má vypínací zkratovou schopnost 10 kA dle EN 60898 při 400 V (a 6 kA při 230 V) a jmenovitou Icu 15 kA dle IEC 60947-2; modulární šířka 2 moduly, krytí IP20 a vestavěná hloubka 69 mm.
Umožňuje připojení pevného vodiče o průřezu 0,75–35 mm2 nebo vícežilového 0,75–25 mm2, pracuje v okolní teplotě -25–55 °C, má impulzní odolné napětí 4 kV a možnost doplňkové výbavy.
Proč si vybrat tento jistič?
- Navržen pro střídavé (AC) napětí, vhodný do standardních elektrických rozvodů.
- Zajišťuje ochranu obvodu s jmenovitým proudem 4 A.
- Vybaven spouští s charakteristikou C, která reaguje na vyšší počáteční proudové náběhy.
- Konfigurace 1+N umožňuje odpojení neutrálního vodiče (1F s odpojením N).
- Vypínací zkratová schopnost 10 kA při 400 V a 6 kA při 230 V dle EN 60898.
- Zabírá 2 moduly v rozvaděči a je součástí produktové řady S201M.
Interní název produktu
S201M-C4 NA
Podrobný popis produktu
S201M-C4NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 4 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
