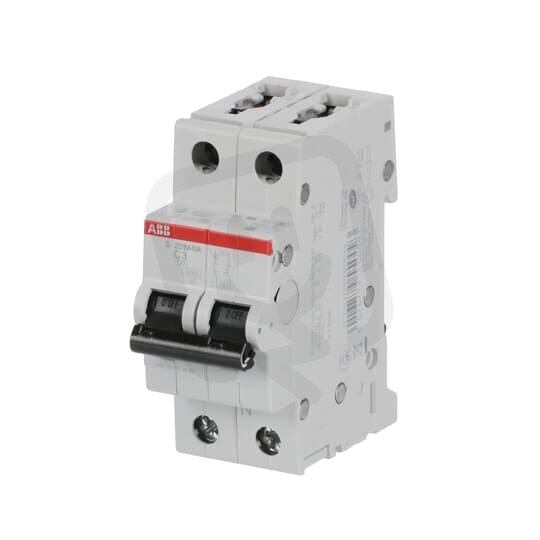

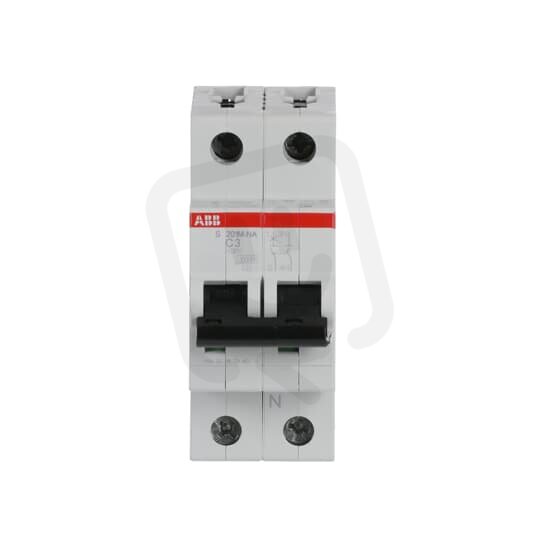

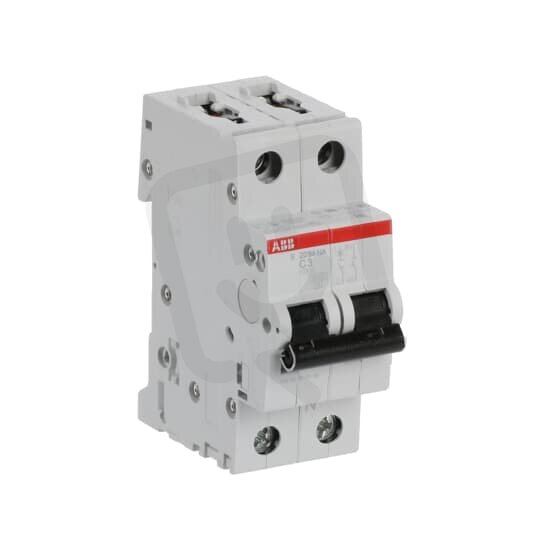

ABB S201M-C3NA jistič 1F odpojení N vodiče (1+NA) 3 A char. C 10kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
642,98 Kč
Cena po registraci:
574,12 Kč/ks
Po registraci bez DPH:
474,48 Kč
Vaše cena s DPH:
597,99 Kč/ks
Vaše cena bez DPH:
494,21 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134587
- Kód dodavatele:
- 2CDS271103R0034
- EAN:
- 4016779550093
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S201M
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 3 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 2,6 W
ABB S201M-C3NA jistič 1F odpojení N vodiče (1+NA) 3 A char. C 10kA
Jistič ABB S201M-C3NA (EAN: 4016779550093) je jednopólový modulární jistič s odpojením N vodiče (1+NA) a jmenovitým proudem 3 A.
Má charakteristiku C, vypínací zkratovou schopnost 10 kA podle EN 60898 při 400 V (a 6 kA při 230 V) a zároveň 15 kA Icu podle IEC 60947-2; modulární šířka 2, počet chráněných pólů 1, počet pólů celkem 2.
Je určeno pro 230 V AC, má stupeň krytí IP20, přepíná N vodič, umožňuje doplňkovou výbavu (ano) a provozní teplotu -25–55 °C, není určeno pro instalaci pod omítku ani odolné proti výbuchu.
Proč zvolit právě tento jistič?
- Jistič je konstruován jako jednopólový s odpojením N (1+NA), proto lze odpojit i neutrální vodič.
- Má jmenovitý proud 3 A, vhodný pro ochranu obvodů s nízkým zatížením.
- Charakteristika C je určena pro obvody s vyššími náběhovými proudy, například motory nebo některé typy osvětlení.
- Vypínací schopnost podle EN 60898 při 400 V je 10 kA (při 230 V 6 kA), což udává schopnost přerušit zkratové proudy.
- S modulární šířkou 2 modulů šetří místo v rozváděči.
- Patří do produktové řady S201M, což usnadní kompatibilitu s dalším příslušenstvím ABB.
Interní název produktu
S201M-C3 NA
Podrobný popis produktu
S201M-C3NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 3 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
