ABB S201M-C25NA jistič 1F odpojení N vodiče (1+NA) 25 A char. C 10kA

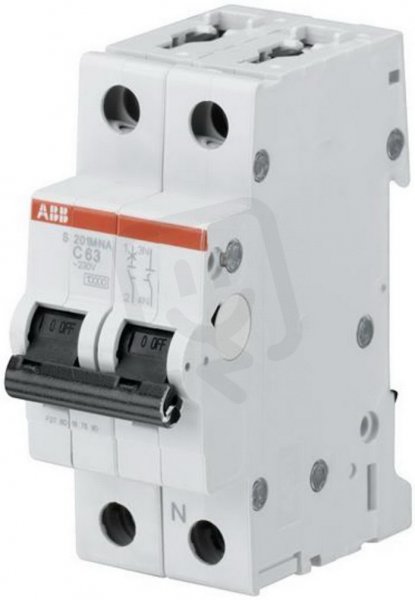

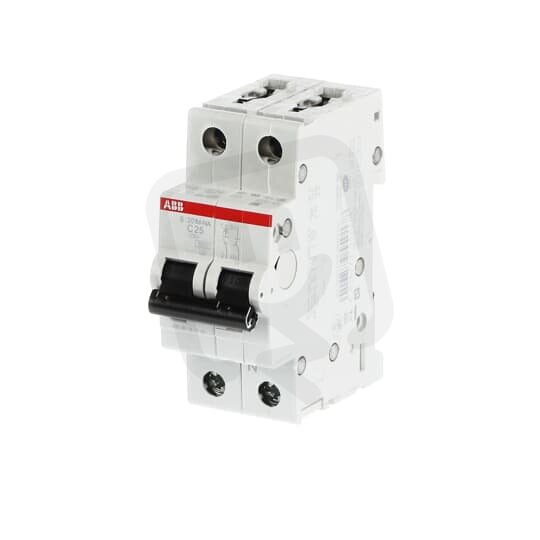

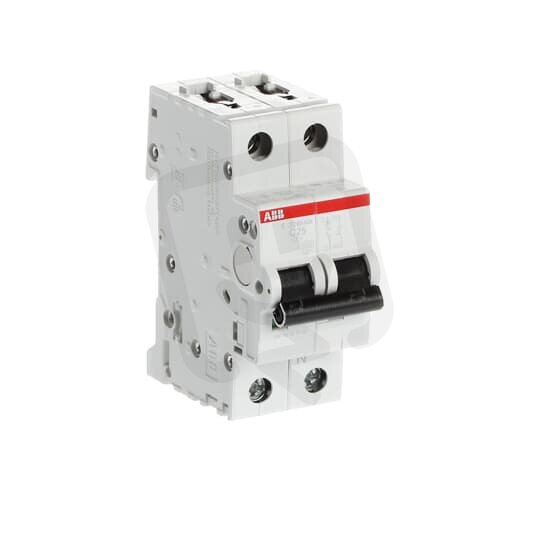

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
582,29 Kč
Cena po registraci:
519,92 Kč/ks
Po registraci bez DPH:
429,69 Kč
Vaše cena s DPH:
541,55 Kč/ks
Vaše cena bez DPH:
447,56 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134595
- Kód dodavatele:
- 2CDS271103R0254
- EAN:
- 4016779550178
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,23 Kč
- Produktová řada:
- S201M
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 25 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 6,4 W
ABB S201M-C25NA jistič 1F odpojení N vodiče (1+NA) 25 A char. C 10kA
Jistič ABB S201M-C25NA (EAN: 4016779550178) je jednopólový jistič s odpojením N (1+NA), s charakteristikou C a jmenovitým proudem 25 A a modulární šířkou 2.
Má vypínací zkratovou schopnost 10 kA (EN 60898, 400 V) a 6 kA (EN 60898, 230 V), s Icu 15 kA (IEC 60947-2), jmenovité napětí 230 V a stupeň krytí IP20.
Umožňuje připojení pevného vodiče 0,75–35 mm2 a vícežilového 0,75–25 mm2, má vestavěnou hloubku 69 mm, pracovní teplotní rozsah -25–55 °C a podporuje spínání N vodiče i možnost doplňkové výbavy.
Proč si vybrat tento jistič?
- Patří do produktové řady S201M, takže je navržen pro běžné modulární instalace.
- Je určen pro střídavé napětí (AC).
- Má jmenovitý proud 25 A a vypínací charakteristiku C, vhodnou pro obvodové zátěže s vyššími spouštěcími proudy.
- Zajišťuje vypínací schopnost 10 kA dle EN 60898 při 400 V (při 230 V 6 kA).
- Umožňuje odpojení nulového vodiče v provedení 1+NA, s 1 chráněným pólem a 2 póly celkem.
- Má modulární šířku 2, což šetří místo v rozvaděči.
Interní název produktu
S201M-C25 NA
Podrobný popis produktu
S201M-C25NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 25 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
