S201M-C25 1 fázový jistič 25 A char. C 10kA ABB 2CDS271001R0254

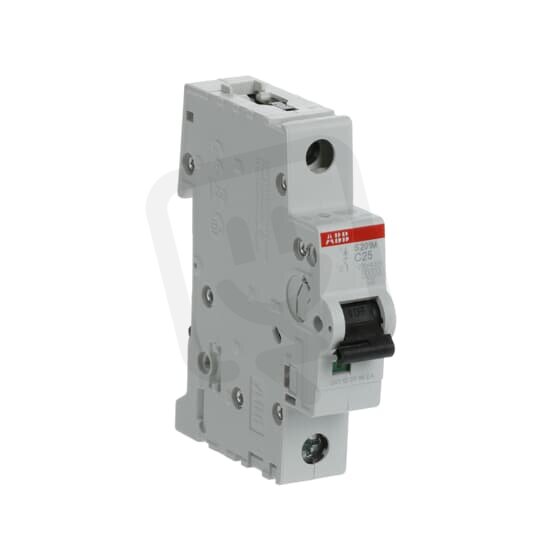

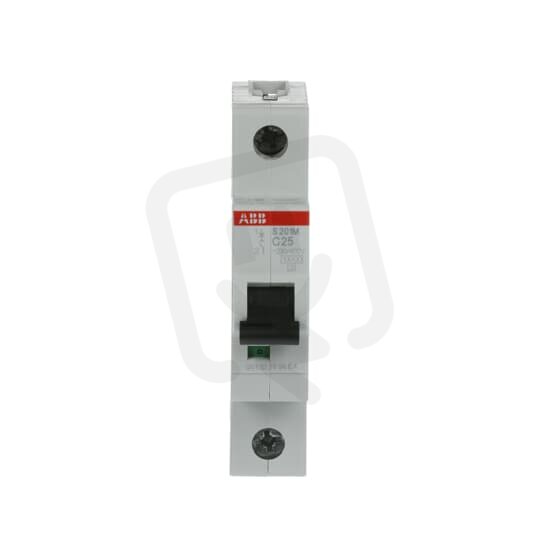

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
289,78 Kč
Cena po registraci:
258,75 Kč/ks
Po registraci bez DPH:
213,84 Kč
Vaše cena s DPH:
269,50 Kč/ks
Vaše cena bez DPH:
222,73 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134527
- Kód dodavatele:
- 2CDS271001R0254
- EAN:
- 4016779550024
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,12 Kč
- Produktová řada:
- S201M
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 25 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 1
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 1
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 3,2 W
S201M-C25 1 fázový jistič 25 A char. C 10kA ABB 2CDS271001R0254
Modulární jednofázový jistič S201M-C25 (EAN 4016779550024) s charakteristikou C a jmenovitým proudem 25 A poskytuje ochranu na 1 pólu při jmenovitém napětí 230 V.
Je určen pro střídavé i stejnosměrné napětí (AC/DC, 50–60 Hz) a nabízí vypínací schopnost lcn EN 60898 400V: 10 kA, 230V: 6 kA a Icu IEC 60947-2: 15 kA při 230/400 V; stupeň krytí IP20 a kategorie přepětí 3.
Podporuje možnost doplňkové výbavy (ano), je vhodný pro pevné vodiče 0,75–35 mm² a vícežilové připojení 0,75–25 mm², má vestavěnou hloubku 69 mm, provozní rozsah -25–55 °C a ztrátový výkon 3,2 W; spínající N vodič: ne, instalace pod omítku ani výbuchu odolnost nejsou podporovány.
Proč si vybrat právě tento jistič?
- Model S201M‑C25 z produktové řady S201M od ABB (katalogové označení 2CDS271001R0254) pro snadnou orientaci při výběru a montáži.
- Jednofázové provedení s jedním polem, tedy počet pólů 1, vhodné pro běžné obvody domácností a menších rozváděčů.
- Jmenovitý proud 25 A umožňující ochranu okruhů dimenzovaných na tento proud.
- Charakteristika spouštění C, určená pro obvody s mírně vyššími proudovými nárazy (např. běžné motory nebo zátěže s vyšší inrush).
- Vypínací schopnost při zkratu dle EN 60898 až 10 kA (400 V) a 6 kA (230 V), což určuje, jaký zkratový proud jistič bezpečně přeruší.
- Provozní typ napětí AC/DC a kompaktní rozměr s modulární šířkou 1, usnadňující instalaci do standardních lištových systémů.
Interní název produktu
S201M-C25
Podrobný popis produktu
S201M-C25; 1 fázový jistič, jmenovitý proud In: 25 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
