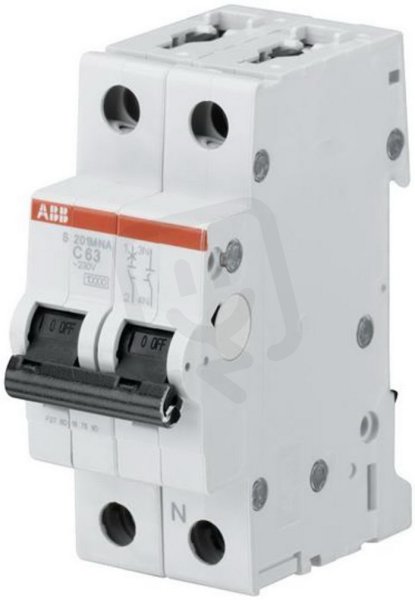

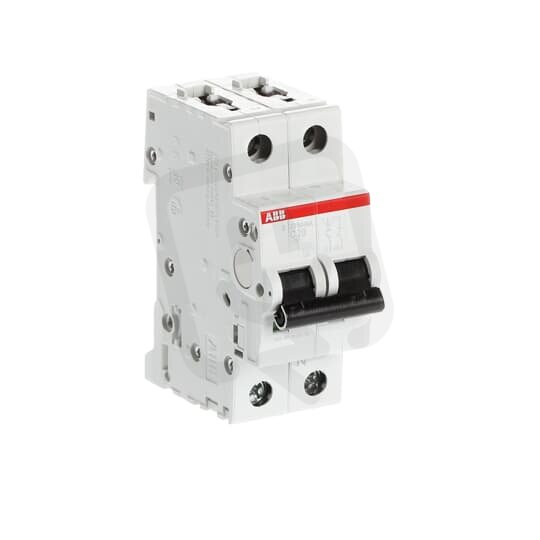

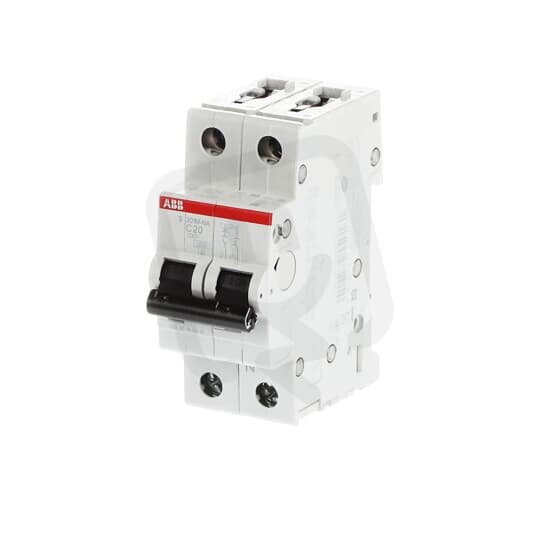

ABB S201M-C20NA jistič 1F odpojení N vodiče (1+NA) 20 A char. C 10kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
591,35 Kč
Cena po registraci:
528,02 Kč/ks
Po registraci bez DPH:
436,38 Kč
Vaše cena s DPH:
549,98 Kč/ks
Vaše cena bez DPH:
454,53 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134594
- Kód dodavatele:
- 2CDS271103R0204
- EAN:
- 4016779550161
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S201M
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 5 W
ABB S201M-C20NA jistič 1F odpojení N vodiče (1+NA) 20 A char. C 10kA
Jistič ABB S201M-C20NA (EAN 4016779550161) je jednopólový jistič s odpínáním N vodiče (1+NA), jmenovitým proudem 20 A a charakteristikou C určený pro 230 V AC s modulární šířkou 2.
Má vypínací zkratovou schopnost podle IEC Icu 15 kA (IEC 60947-2) a podle EN 60898 10 kA při 400 V a 6 kA při 230 V, stupeň krytí IP20 a kategorii přepětí 3.
Umožňuje doplňkovou výbavu, připojení vodičů pevného průřezu 0,75–35 mm² nebo vícežilého 0,75–25 mm², pracuje v teplotách -25–55 °C a má vestavěnou hloubku 69 mm.
Proč si vybrat tento jistič?
- Určen pro ochranu obvodů s jmenovitým proudem 20 A.
- Má charakteristiku C, vhodnou pro obvody s krátkodobými rozběhovými proudy.
- Umožňuje odpojení nulového vodiče (1+N), tedy jednofázové zapojení včetně N.
- Nabízí vypínací schopnost 10 kA při 400 V a 6 kA při 230 V podle EN 60898, pro bezpečné vypnutí zkratů.
- Jde o 1 chráněný pól a 2 póly celkem (včetně nulového vodiče).
- Zabírá na liště 2 modulární šířky, takže šetří místo v rozváděči.
Interní název produktu
S201M-C20 NA
Podrobný popis produktu
S201M-C20NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 20 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
