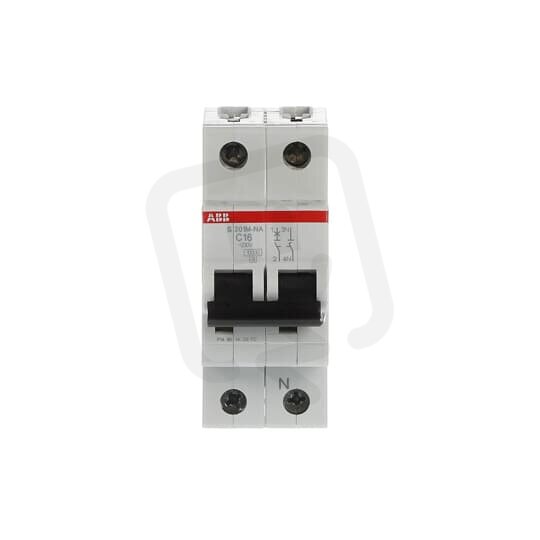

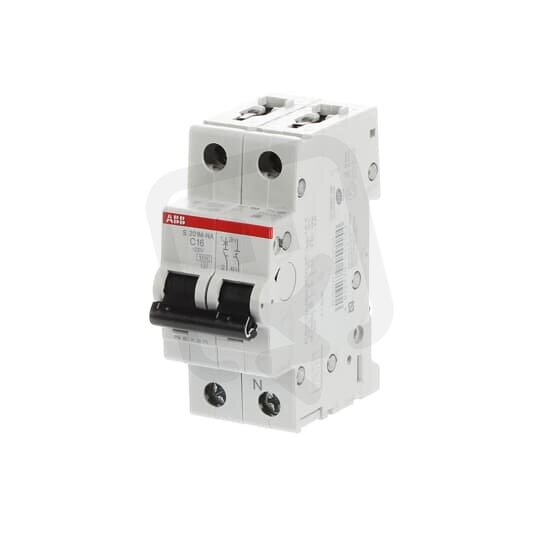

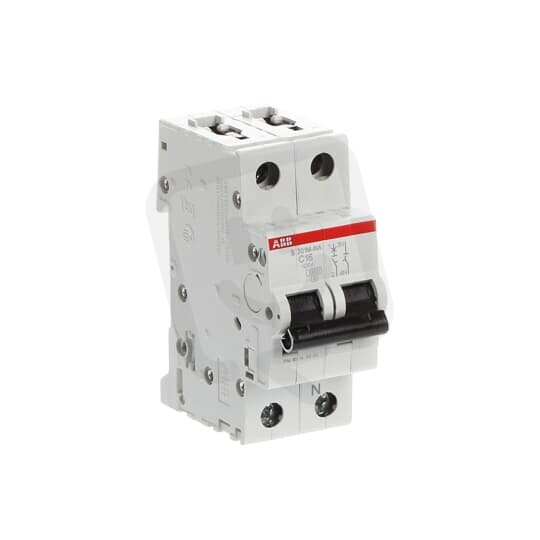

ABB S201M-C16NA jistič 1F odpojení N vodiče (1+NA) 16 A char. C 10kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
534,29 Kč
Cena po registraci:
477,07 Kč/ks
Po registraci bez DPH:
394,27 Kč
Vaše cena s DPH:
496,91 Kč/ks
Vaše cena bez DPH:
410,67 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134593
- Kód dodavatele:
- 2CDS271103R0164
- EAN:
- 4016779550154
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S201M
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 16 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 5 W
ABB S201M-C16NA jistič 1F odpojení N vodiče (1+NA) 16 A char. C 10kA
Jistič ABB S201M-C16NA (EAN: 4016779550154) je jednopólový modulární jistič se spínáním neutrálního vodiče (1+NA), jmenovitým proudem 16 A a charakteristikou C.
Pracuje při jmenovitém napětí 230 V, má vypínací zkratovou schopnost podle EN 60898 10 kA při 400 V a 6 kA při 230 V, resp. Icu podle IEC 15 kA pro 230/400 V, zabírá 2 moduly a má krytí IP20 (řada S201M).
Umožňuje připojení pevného vodiče do 0,75–35 mm² nebo vícežilového do 0,75–25 mm², má impulzní odolnost 4 kV, provozní rozsah teplot -25–55 °C a možnost doplňkové výbavy.
Proč si vybrat tento jistič?
- Je určen pro střídavé napětí (AC) a patří do produktové řady S201M.
- Má jmenovitý proud 16 A, vhodný pro běžné obvodové jistění.
- Používá charakteristiku C, která se hodí pro zátěže s vyššími spouštěcími proudy.
- Umožňuje odpojení N vodiče (1+NA), tedy odpojení i neutrálu při vypnutí.
- Vypínací schopnost dosahuje 10 kA při 400 V a 6 kA při 230 V dle EN 60898.
- Zabírá 2 moduly na DIN liště a poskytuje ochranu 1 pólu v celkovém počtu 2 pólů (1+NA).
Interní název produktu
S201M-C16 NA
Podrobný popis produktu
S201M-C16NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 16 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
