S201M-C16 1 fázový jistič 16 A char. C 10kA ABB 2CDS271001R0164

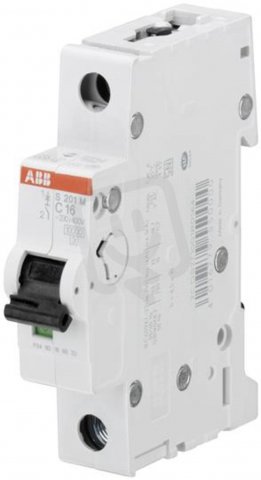

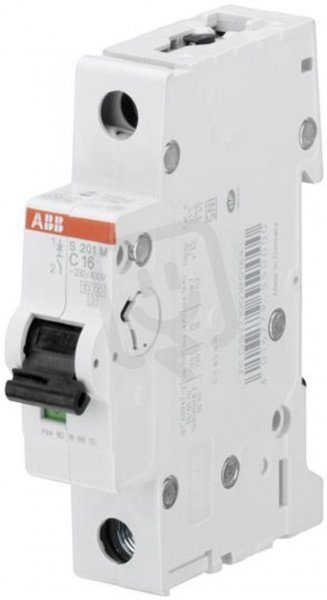

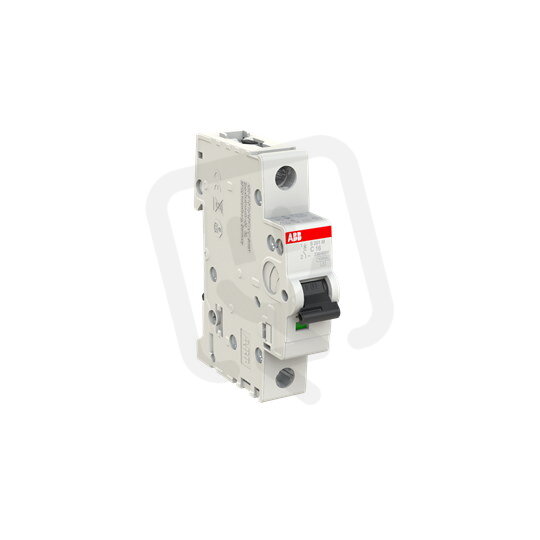

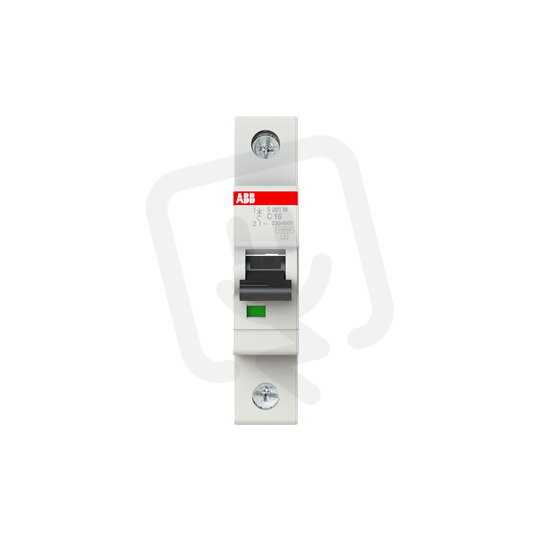

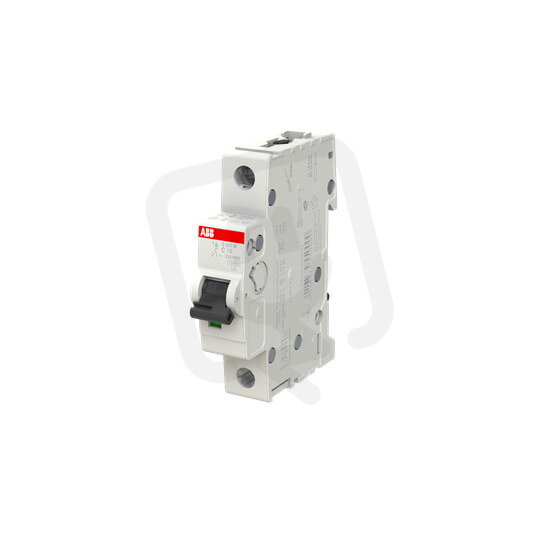

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
282,52 Kč
Cena po registraci:
252,27 Kč/ks
Po registraci bez DPH:
208,49 Kč
Vaše cena s DPH:
262,75 Kč/ks
Vaše cena bez DPH:
217,15 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134525
- Kód dodavatele:
- 2CDS271001R0164
- EAN:
- 4016779550000
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,12 Kč
- Produktová řada:
- S201M
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 16 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 1
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 1
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 2,5 W
S201M-C16 1 fázový jistič 16 A char. C 10kA ABB 2CDS271001R0164
S201M-C16 jednopólový jistič ABB, 16 A, charakteristika C (EAN: 4016779550000) pro napájení AC/DC s jmenovitým napětím 230 V.
Vypínací zkratová schopnost dosahuje 10 kA (EN 60898 při 400 V) a 6 kA při 230 V, přičemž Icu podle IEC 60947-2 je 15 kA; jednopólové provedení s krytím IP20 a šířkou 1 modul.
Umožňuje doplňkovou výbavu (možnost doplňkové výbavy: ano), nepřepíná nulový vodič, podporuje tuhý vodič 0,75–35 mm² nebo vícežilý 0,75–25 mm², provozní teplota -25–55 °C a ztrátový výkon 2,5 W.
Proč si vybrat tento jistič?
- Je určen pro použití v obvodech s napětím AC/DC, takže zvládá střídavé i stejnosměrné napětí.
- S jmenovitým proudem 16 A je vhodný pro ochranu obvodů s nižším až středním zatížením.
- Charakteristika C zajišťuje odpovídající reakci při nárazových (spouštěcích) proudech typických pro motorové a induktivní zátěže.
- Vypínací schopnost podle EN 60898 činí 10 kA při 400 V a 6 kA při 230 V, což pokrývá standardní zkratové podmínky v distribučních rozvodech.
- S počtem pólů 1 (jednofázový) a modulární šířkou 1 modul zabírá minimum místa na DIN liště.
- Patří do produktové řady S201M od ABB, což usnadňuje výměnu a kompatibilitu v modularizovaných instalacích.
Interní název produktu
S201M-C16
Podrobný popis produktu
S201M-C16; 1 fázový jistič, jmenovitý proud In: 16 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
