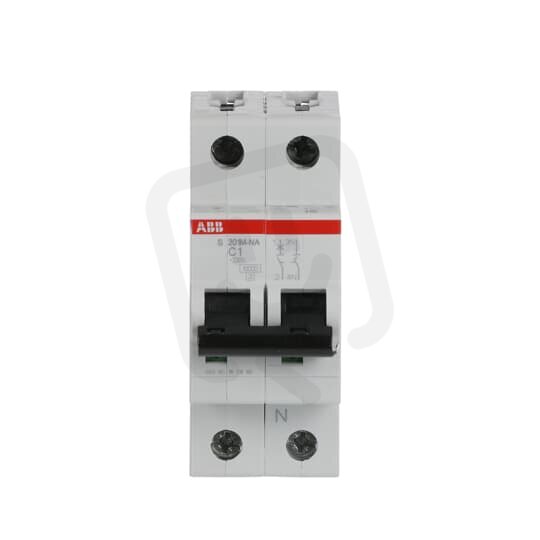

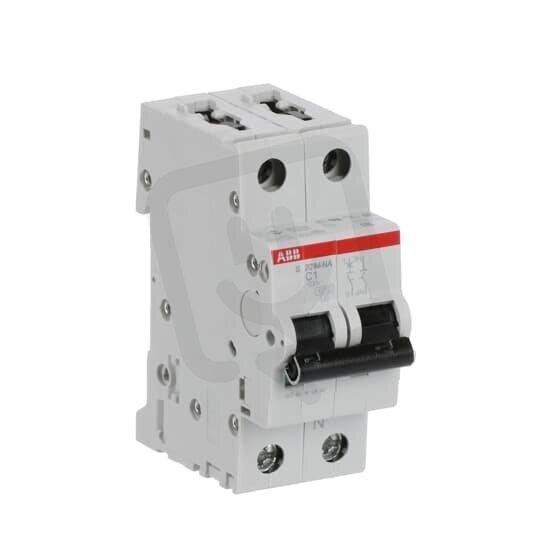

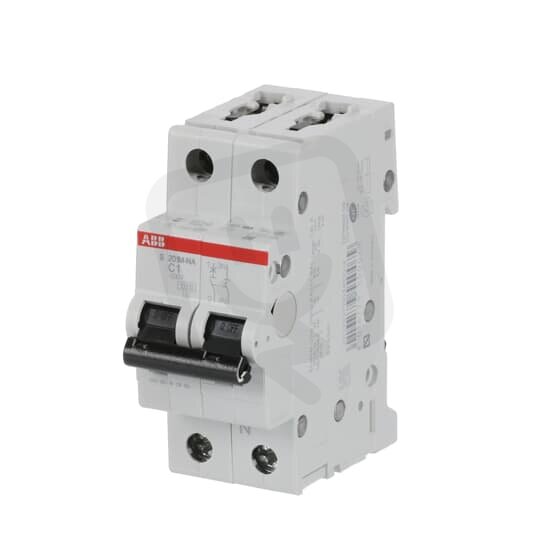

ABB S201M-C1NA jistič 1F odpojení N vodiče (1+NA) 1 A char. C 10kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
892,08 Kč
Cena po registraci:
796,53 Kč/ks
Po registraci bez DPH:
658,29 Kč
Vaše cena s DPH:
829,66 Kč/ks
Vaše cena bez DPH:
685,67 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134584
- Kód dodavatele:
- 2CDS271103R0014
- EAN:
- 4016779550079
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S201M
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 1 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 2,8 W
ABB S201M-C1NA jistič 1F odpojení N vodiče (1+NA) 1 A char. C 10kA
ABB S201M-C1NA (EAN: 4016779550079) je jednopólový jistič řady S201M pro střídavé napětí 230 V s jmenovitým proudem 1 A a charakteristikou C.
Má vypínací schopnost 10 kA (EN 60898 při 400 V), 6 kA při 230 V podle EN 60898 a Icu 15 kA podle IEC 60947‑2, navíc spíná N vodič, zabírá 2 moduly a má krytí IP20.
Provozní parametry zahrnují frekvenci 50–60 Hz, okolní teplotu -25–55 °C, připojení pevného vodiče 0,75–35 mm² (vícežilového 0,75–25 mm²), vestavěnou hloubku 69 mm a možnost doplňkové výbavy.
Proč si vybrat tento jistič?
- Díky odpojení N vodiče (1+NA) lze při vypnutí bezpečně přerušit nulový vodič.
- S jmenovitým proudem 1 A je určen pro obvody s nízkým zatížením.
- S charakteristikou C je vhodný pro obvody s krátkodobými náběhovými proudy (např. motory).
- Poskytuje vypínací schopnost 10 kA při 400 V dle EN 60898 a 6 kA při 230 V, což zajišťuje ochranu proti zkratům v běžných instalacích.
- S modulární šířkou 2 zabírá v rozvaděči kompaktní místo.
- Má 1 chráněný pól (celkem 2 póly), takže je vhodný pro jednofázové instalace s odpojeným N vodičem.
Interní název produktu
S201M-C1 NA
Podrobný popis produktu
S201M-C1NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 1 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
