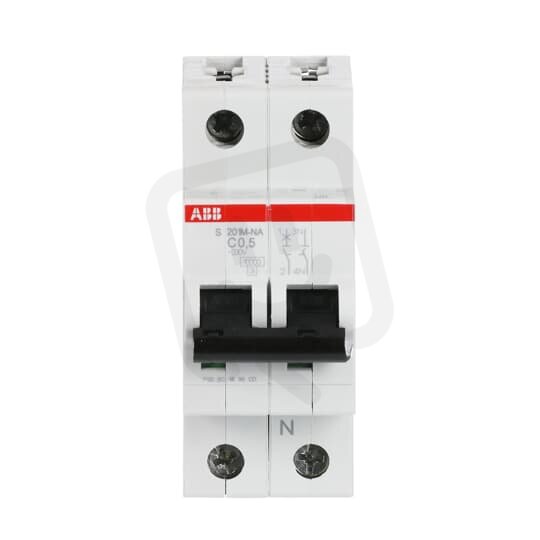

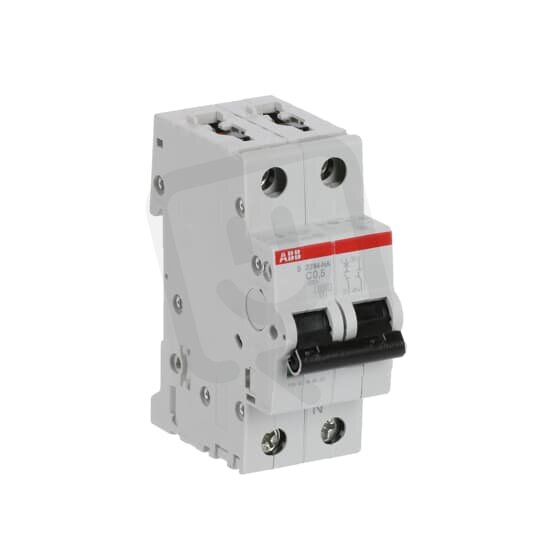

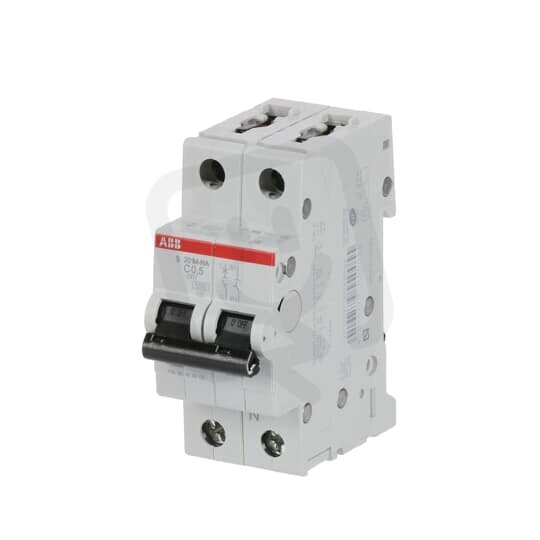

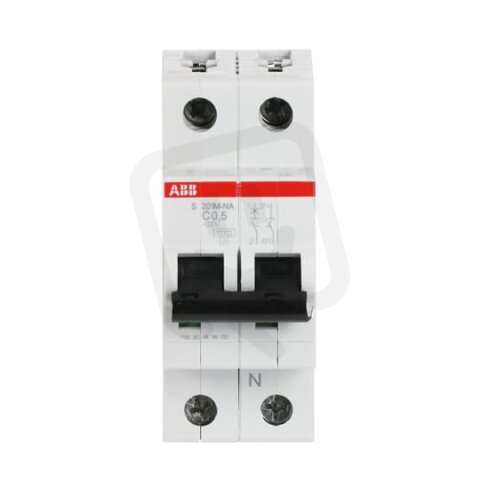

ABB S201M-C0,5NA jistič 1F odpojení N vodiče (1+NA) 0.5 A char. C 10kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
892,08 Kč
Cena po registraci:
796,53 Kč/ks
Po registraci bez DPH:
658,29 Kč
Vaše cena s DPH:
829,66 Kč/ks
Vaše cena bez DPH:
685,67 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134583
- Kód dodavatele:
- 2CDS271103R0984
- EAN:
- 4016779550055
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S201M
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 0,5 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 2,8 W
ABB S201M-C0,5NA jistič 1F odpojení N vodiče (1+NA) 0.5 A char. C 10kA
ABB S201M-C0,5NA (EAN: 4016779550055) je modulární jednopólový jistič s odpojením N vodiče (1+NA), jmenovitým proudem 0,5 A a charakteristikou C.
Jmenovité napětí 230 V, vypínací schopnosti: EN 60898 10 kA (400 V) / 6 kA (230 V) a Icu IEC 60947-2 15 kA (230/400 V); počet chráněných pólů 1, počet pólů celkem 2, modulární šířka 2.
Další parametry: IP20, provozní teplota -25–55 °C, průřezy vodičů pevný 0,75–35 mm² / vícežilový 0,75–25 mm², impulzní odolné napětí 4 kV a možnost doplňkové výbavy ano.
Proč si vybrat tento jistič?
- Pro instalace vyžadující kontrolu neutrálu nabízí odpojení N vodiče v konfiguraci 1+NA, tedy možnost nezávislého přerušení neutrálu.
- Je dimenzován na jmenovitý proud 0,5 A, vhodný pro obvody s nízkým proudovým zatížením.
- Má charakteristiku C, která zajišťuje vhodné vypínání při typických proudových nárazech při zapínání indukčních zátěží.
- Poskytuje vypínací schopnost 10 kA při 400 V (a 6 kA při 230 V) dle EN 60898, což určuje jeho chování při zkratových stavech.
- V provedení má 1 chráněný pól a celkem 2 póly (1+N), tedy ochranu fáze s odděleným neutrálem pro jednofázová zapojení.
- Zabírá šířku 2 moduly na liště, což šetří prostor v rozvodné skříni.
Interní název produktu
S201M-C0,5 NA
Podrobný popis produktu
S201M-C0,5NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 0.5 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
