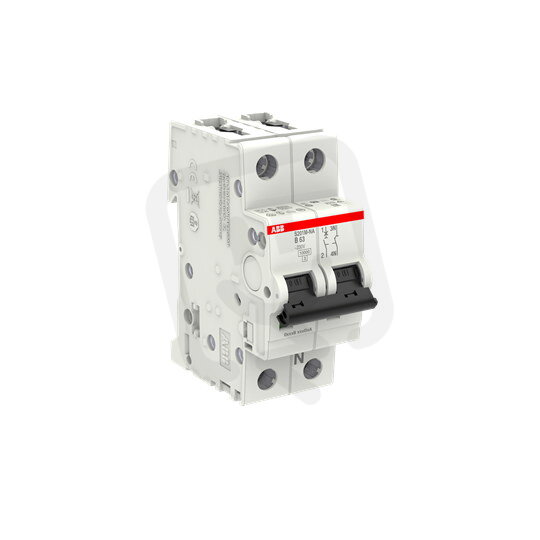

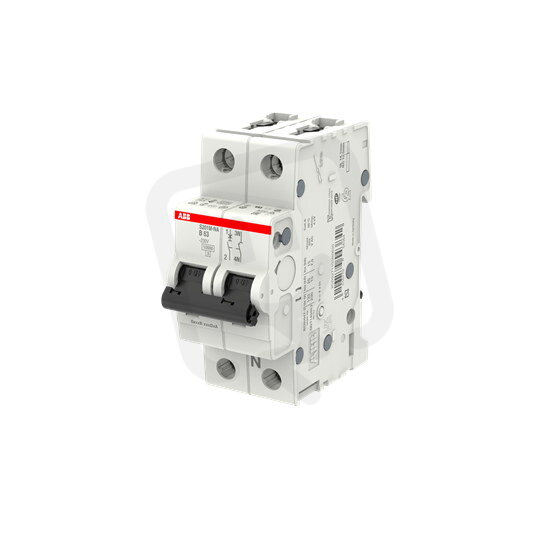

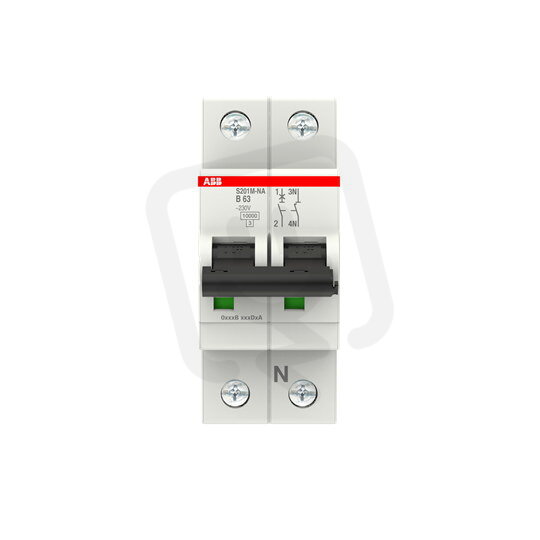

ABB S201M-B63NA jistič 1F odpojení N vodiče (1+NA) 63 A char. B 10kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 089,53 Kč
Cena po registraci:
972,83 Kč/ks
Po registraci bez DPH:
803,99 Kč
Vaše cena s DPH:
1 013,29 Kč/ks
Vaše cena bez DPH:
837,43 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134504
- Kód dodavatele:
- 2CDS271103R0635
- EAN:
- 4016779543842
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,23 Kč
- Produktová řada:
- S201M
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 63 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 9,6 W
ABB S201M-B63NA jistič 1F odpojení N vodiče (1+NA) 63 A char. B 10kA
ABB S201M-B63NA (EAN 4016779543842) je jednopólový jistič s odpojením N vodiče (1+NA) s jmenovitým proudem 63 A, charakteristikou B a jmenovitým napětím 230 V.
Má vypínací schopnost 10 kA (EN 60898, 400 V) a 6 kA (EN 60898, 230 V), podle IEC Icu 15 kA a impulzní odolnost Uimp 4 kV, přičemž spíná i N vodič.
Určen pro rozvody s modulární šířkou 2, stupeň krytí IP20, možností doplňkové výbavy, připojení vodičů 0,75–35 mm2 (pevné) nebo 0,75–25 mm2 (vícežilové), vestavěná hloubka 69 mm, provozní teplota -25 až 55 °C a ztrátovým výkonem 9,6 W.
Proč si vybrat tento jistič?
- Má jmenovitý proud 63 A, vhodný pro jistění obvodů s vyšším odběrem.
- Charakteristika spouštění B je určena pro rychlé vypnutí při nárazových proudových špičkách běžných spotřebičů.
- Vypínací schopnost dle EN 60898: 10 kA při 400 V / 6 kA při 230 V, což umožňuje bezpečné přerušení zkratových proudů.
- Umožňuje odpojení nulového vodiče v konfiguraci 1+NA, což usnadňuje bezpečnou instalaci a údržbu.
- Návrh pro jednofázové zapojení s 1 chráněným pólem / 2 póly celkem (včetně odpojitelného N).
- Kompaktní provedení zabírá 2 moduly v rozváděči, čímž šetří místo při montáži.
Interní název produktu
S201M-B 63 NA
Podrobný popis produktu
S201M-B63NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 63 A, vypínací charakteristika: B, vypínací schopnost Icn: 10 kA
