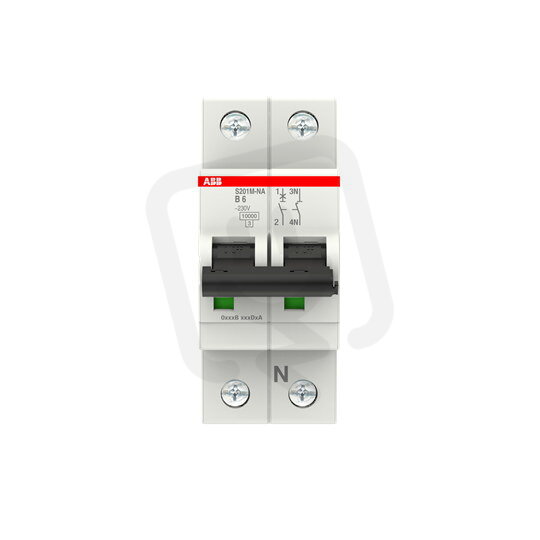

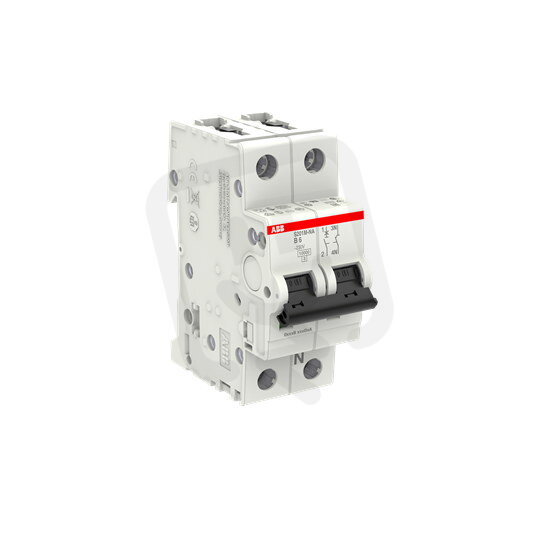

ABB S201M-B6NA jistič 1F odpojení N vodiče (1+NA) 6 A char. B 10kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
470,87 Kč
Cena po registraci:
420,45 Kč/ks
Po registraci bez DPH:
347,48 Kč
Vaše cena s DPH:
437,92 Kč/ks
Vaše cena bez DPH:
361,92 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134495
- Kód dodavatele:
- 2CDS271103R0065
- EAN:
- 4016779549509
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S201M
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 6 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 4 W
ABB S201M-B6NA jistič 1F odpojení N vodiče (1+NA) 6 A char. B 10kA
Jistič ABB S201M-B6NA (EAN 4016779549509) je jednopólový jistič s odpojením N vodiče (1+NA) s charakteristikou B a jmenovitým proudem 6 A.
Má vypínací zkratovou schopnost 10 kA (lcn EN 60898 400 V) a 6 kA (lcn EN 60898 230 V), přičemž podle IEC 60947-2 je Icu 15 kA pro 230/400 V.
Pro provoz je určeno 230 V, modulární šířka 2, stupeň krytí IP20, možnost doplňkové výbavy a přípustná okolní teplota -25 až 55 °C; připojení vodičů umožňuje průřez pevného vodiče do 0,75–35 mm².
Proč zvolit tento jistič?
- Jmenovitý proud je 6 A, vhodný pro ochranu obvodů s nízkým trvalým zatížením.
- Spouštěcí charakteristika je B, určená pro obvody s běžnými přechodnými proudovými nárazy.
- Vypínací schopnost podle EN 60898 je 10 kA při 400 V a 6 kA při 230 V, což pokrývá běžné zkratové podmínky.
- Umožňuje odpojení nulového vodiče (zapojení 1+NA): má celkem 2 póly, z toho 1 chráněný pól.
- Zabírá 2 moduly na DIN liště, takže šetří prostor v rozváděči.
- Patří do produktové řady S201M (typ ABB S201M-B6NA).
Interní název produktu
S201M-B 6 NA
Podrobný popis produktu
S201M-B6NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 6 A, vypínací charakteristika: B, vypínací schopnost Icn: 10 kA
