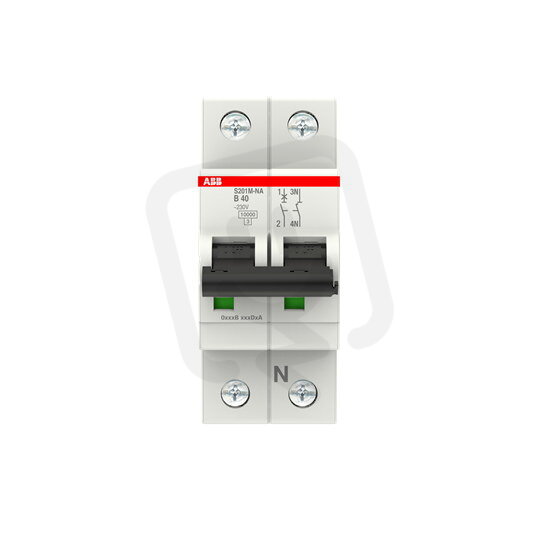

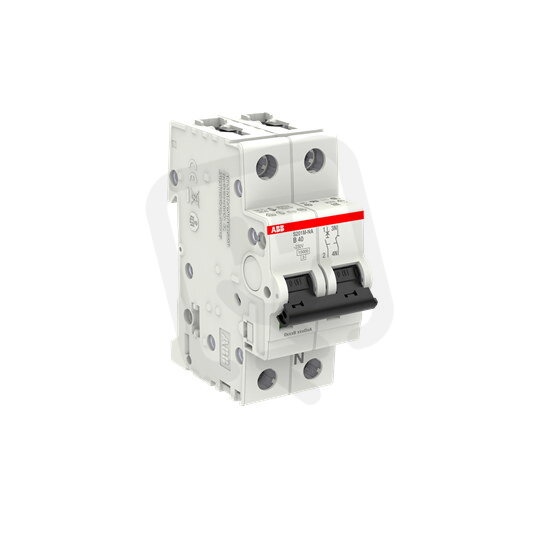

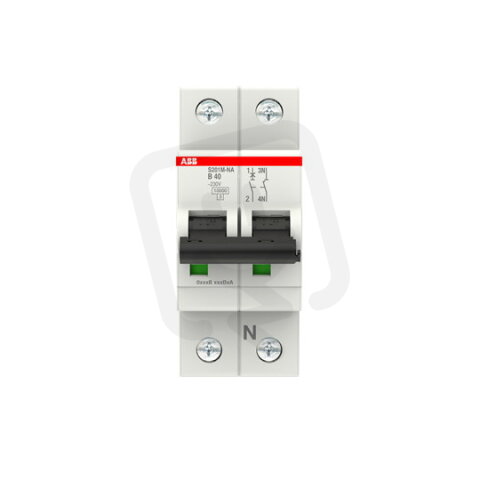

ABB S201M-B40NA jistič 1F odpojení N vodiče (1+NA) 40 A char. B 10kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
598,59 Kč
Cena po registraci:
534,48 Kč/ks
Po registraci bez DPH:
441,72 Kč
Vaše cena s DPH:
556,71 Kč/ks
Vaše cena bez DPH:
460,09 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134502
- Kód dodavatele:
- 2CDS271103R0405
- EAN:
- 4016779549578
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,23 Kč
- Produktová řada:
- S201M
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 40 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 9,6 W
ABB S201M-B40NA jistič 1F odpojení N vodiče (1+NA) 40 A char. B 10kA
ABB S201M-B40NA (EAN: 4016779549578) je jednopólový modulární jistič s odpojením N vodiče (1+NA), charakteristikou B a jmenovitým proudem 40 A pro 230 V AC.
Má vypínací zkratovou schopnost 10 kA dle lcn EN 60898 (400 V) a 15 kA Icu dle IEC, modularitu 2 moduly, stupeň krytí IP20, možnost doplňkové výbavy a podporuje pevné vodiče do 0,75–35 mm2 a vícežilové připojení 0,75–25 mm2.
Proč si vybrat tento jistič?
- Je určen pro střídavé napětí, tedy typ napětí AC.
- Má jmenovitý proud 40 A, vhodný pro obvody s tímto zatížením.
- Používá charakteristiku B, která zohledňuje krátkodobé náběhy zátěže.
- Vypínací schopnost podle EN 60898 dosahuje 10 kA při 400 V a 6 kA při 230 V.
- Umožňuje odpojení neutrálu v konfiguraci 1+NA (1 chráněný pól, celkem 2 póly).
- Zabírá 2 modulární šířky, což šetří místo v rozvaděči.
Interní název produktu
S201M-B 40 NA
Podrobný popis produktu
S201M-B40NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 40 A, vypínací charakteristika: B, vypínací schopnost Icn: 10 kA
