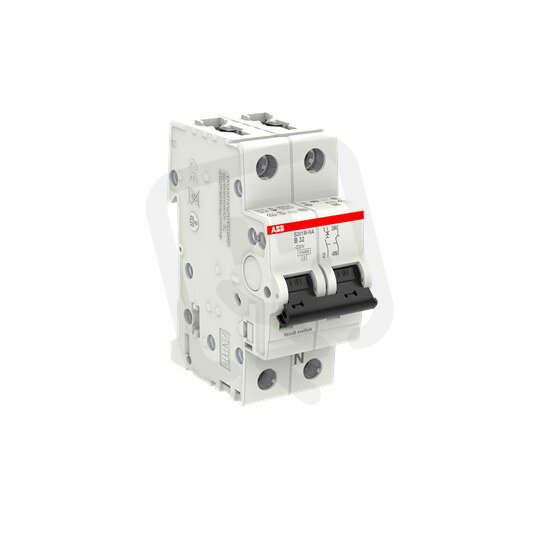

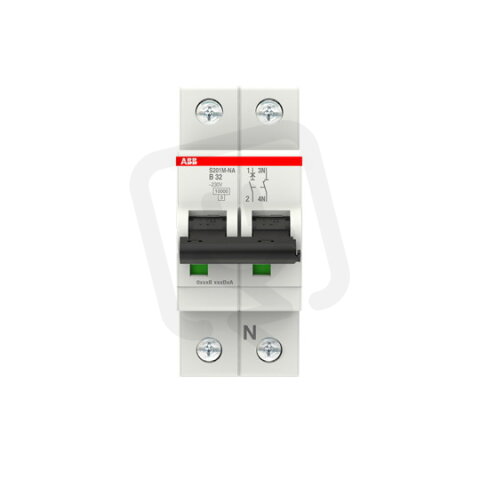

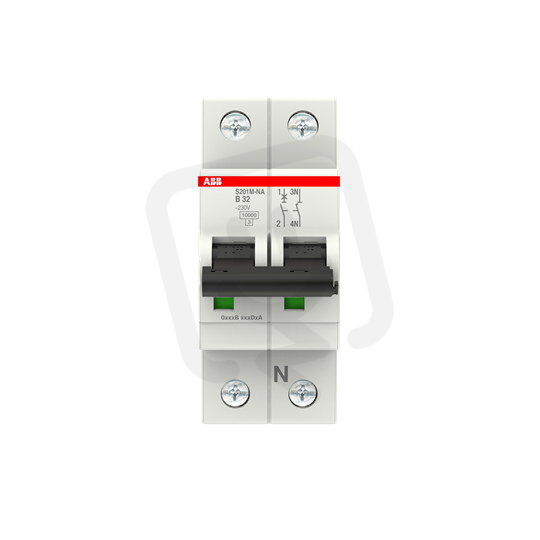

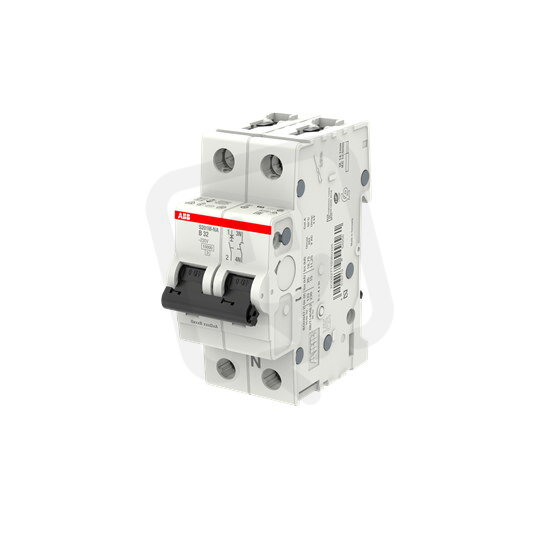

ABB S201M-B32NA jistič 1F odpojení N vodiče (1+NA) 32 A char. B 10kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
545,15 Kč
Cena po registraci:
486,77 Kč/ks
Po registraci bez DPH:
402,29 Kč
Vaše cena s DPH:
507,01 Kč/ks
Vaše cena bez DPH:
419,02 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134501
- Kód dodavatele:
- 2CDS271103R0325
- EAN:
- 4016779549561
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,23 Kč
- Produktová řada:
- S201M
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 32 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 7,4 W
ABB S201M-B32NA jistič 1F odpojení N vodiče (1+NA) 32 A char. B 10kA
ABB S201M-B32NA (EAN: 4016779549561) je jednopólový jistič s odpojením nulového vodiče (1+NA), jmenovitým proudem 32 A a charakteristikou B, má celkem 2 póly a modulární šířku 2.
Provozní napětí 230 V, vypínací zkratová schopnost podle EN 60898 10 kA (400 V) / 6 kA (230 V) a podle IEC 60947-2 Icu 15 kA, umožňuje připojení vodičů do 0,75–35 mm², má krytí IP20, provozní teplotu -25–55 °C a možnost doplňkové výbavy.
Proč si vybrat tento jistič?
- Jistič umožňuje odpojení neutrálního vodiče díky zapojení 1+NA (odpojení N vodiče).
- Má jmenovitý proud 32 A, vhodný pro běžné obvody osvětlení a zásuvek.
- Používá charakteristiku B, určenou pro ochranu obvodů s nízkými spouštěcími proudy.
- Zajišťuje vypínací schopnost 10 kA při 400 V (EN 60898) a 6 kA při 230 V.
- Obsahuje 1 chráněný pól a celkem 2 póly (včetně N) pro jednofázové zapojení s odpojeným neutrálem.
- Zabírá 2 moduly na DIN liště, což šetří místo v rozvaděči.
Interní název produktu
S201M-B 32 NA
Podrobný popis produktu
S201M-B32NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 32 A, vypínací charakteristika: B, vypínací schopnost Icn: 10 kA
