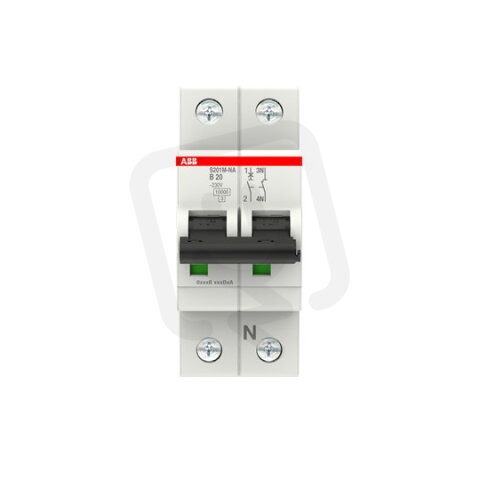

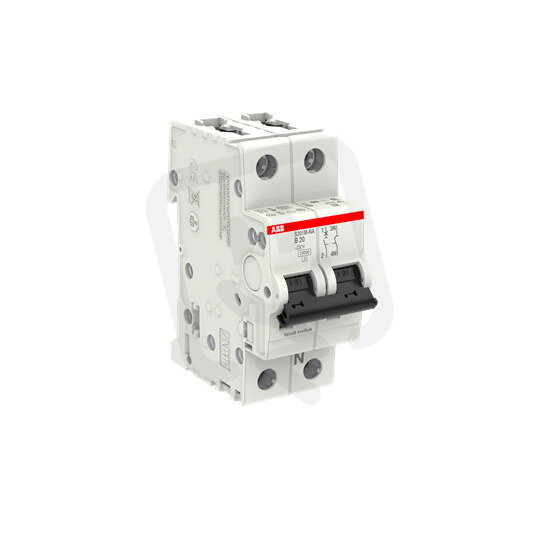

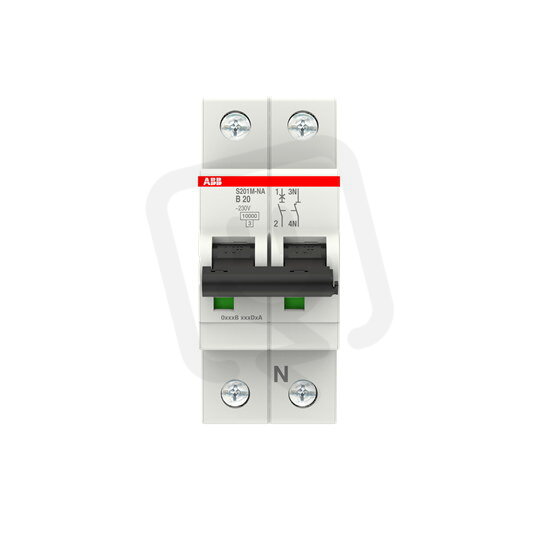

ABB S201M-B20NA jistič 1F odpojení N vodiče (1+NA) 20 A char. B 10kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
522,50 Kč
Cena po registraci:
466,55 Kč/ks
Po registraci bez DPH:
385,58 Kč
Vaše cena s DPH:
485,95 Kč/ks
Vaše cena bez DPH:
401,61 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134499
- Kód dodavatele:
- 2CDS271103R0205
- EAN:
- 4016779549547
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S201M
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 5 W
ABB S201M-B20NA jistič 1F odpojení N vodiče (1+NA) 20 A char. B 10kA
Automatický jistič ABB S201M-B20NA (EAN 4016779549547) je jednopólový jistič s odpojením N vodiče a jmenovitým proudem 20 A.
Má charakteristiku B, vypínací schopnost dle EN 60898 10 kA (400 V) / 6 kA (230 V) a vypínací schopnost Icu IEC 15 kA pro 230/400 V, přičemž chrání 1 pól (celkem 2 póly).
Další parametry zahrnují jmenovité napětí 230 V, modulární šířku 2, vestavěnou hloubku 69 mm, možnost doplňkové výbavy a připojení vodičů pevný 0,75–35 mm² / vícežilý 0,75–25 mm².
Proč si vybrat tento jistič?
- Navržený pro jednofázové instalace s odpojením nulového vodiče: 1+NA.
- S jmenovitým proudem 20 A pro ochranu běžných obvodů.
- S proudovou charakteristikou B, vhodnou pro rezidenční a lehké komerční zatížení.
- Vypínací schopnost zkratového proudu dle EN 60898: 10 kA při 400 V a 6 kA při 230 V.
- Chrání 1 pól; celkem má 2 póly (1 fáze + nulový vodič).
- Zabírá na DIN liště 2 moduly a je určeno pro střídavé napětí (AC).
Interní název produktu
S201M-B 20 NA
Podrobný popis produktu
S201M-B20NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 20 A, vypínací charakteristika: B, vypínací schopnost Icn: 10 kA
