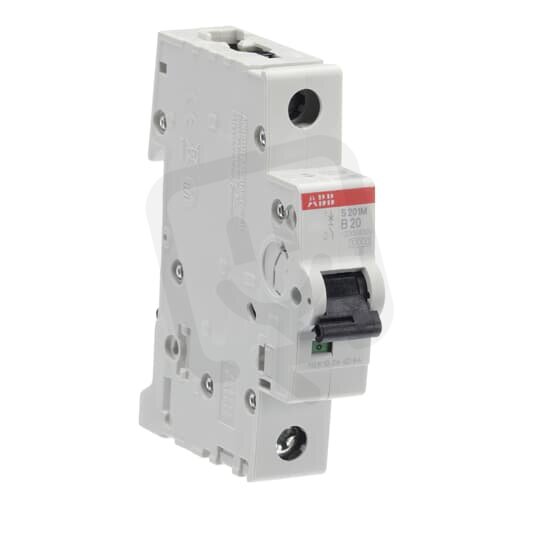

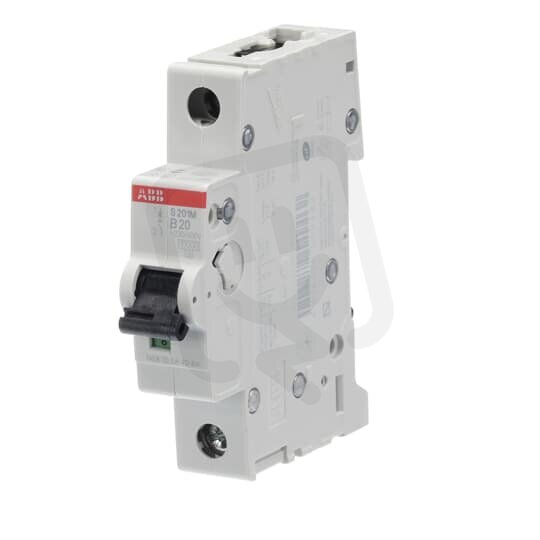

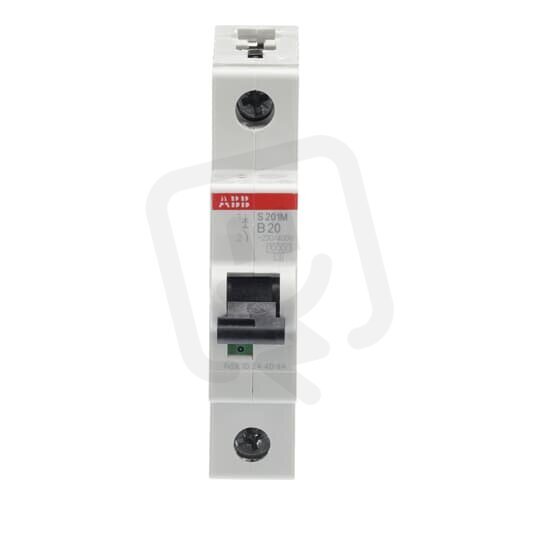

S201M-B20 1 fázový jistič 20 A char. B 10kA ABB 2CDS271001R0205
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
277,09 Kč
Cena po registraci:
247,42 Kč/ks
Po registraci bez DPH:
204,48 Kč
Vaše cena s DPH:
257,71 Kč/ks
Vaše cena bez DPH:
212,98 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134459
- Kód dodavatele:
- 2CDS271001R0205
- EAN:
- 4016779549462
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,12 Kč
- Produktová řada:
- S201M
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 1
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 1
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 2,5 W
S201M-B20 1 fázový jistič 20 A char. B 10kA ABB 2CDS271001R0205
Jistič S201M-B20 (EAN: 4016779549462) je jednofázový modulární jistič s charakteristikou B a jmenovitým proudem 20 A, určený pro napětí 230 V (AC/DC) a frekvenci 50–60 Hz.
Má vypínací zkratovou schopnost 10 kA podle EN 60898 při 400 V (a 6 kA při 230 V), vypínací schopnost Icu IEC 15 kA, modulární šířku 1, stupeň krytí IP20 a podporuje doplňkové vybavení; nepřepíná N vodič a není určeno pro podomítkovou instalaci ani pro výbuchu odolné prostředí.
Umožňuje připojení pevného vodiče 0,75–35 mm² a vícežilového vodiče 0,75–25 mm², pracuje při okolní teplotě -25 až 55 °C a má ztrátový výkon 2,5 W.
Proč si vybrat tento jistič?
- Jmenovitý proud jističe je 20 A.
- Vypínací charakteristika odpovídá typu B, vhodná pro ochranu obvodů s běžnými spouštěcími proudy.
- Zařízení je určeno pro napětí AC/DC, tedy použití ve střídavých i stejnosměrných obvodech.
- Vypínací zkratová schopnost podle EN 60898 při 400 V činí 10 kA.
- Při 230 V je vypínací zkratová schopnost 6 kA.
- Jednopólové provedení zabírá modulární šířku 1.
Interní název produktu
S201M-B 20
Podrobný popis produktu
S201M-B20; 1 fázový jistič, jmenovitý proud In: 20 A, vypínací charakteristika: B, vypínací schopnost Icn: 10 kA
