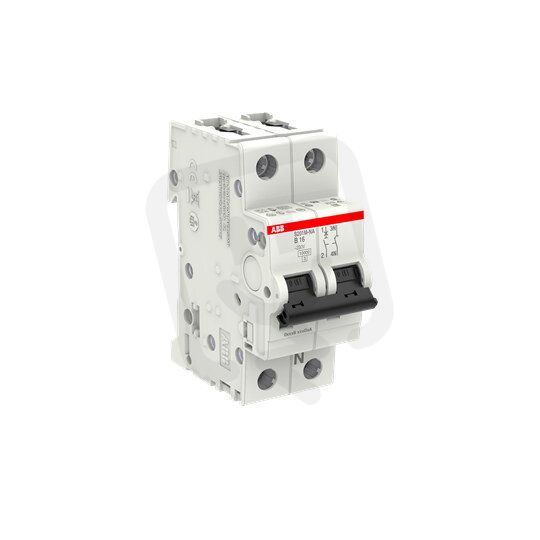

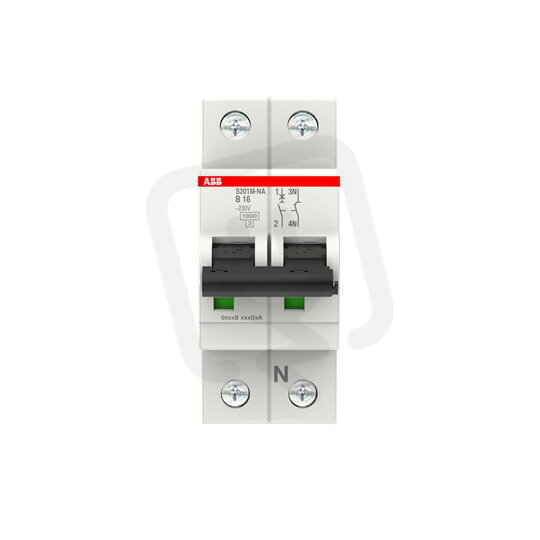

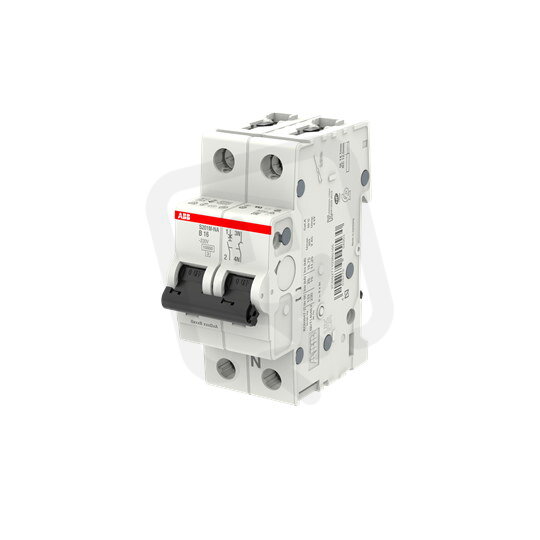

ABB S201M-B16NA jistič 1F odpojení N vodiče (1+NA) 16 A char. B 10kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
430,11 Kč
Cena po registraci:
384,05 Kč/ks
Po registraci bez DPH:
317,40 Kč
Vaše cena s DPH:
400,01 Kč/ks
Vaše cena bez DPH:
330,59 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134498
- Kód dodavatele:
- 2CDS271103R0165
- EAN:
- 4016779549530
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S201M
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 16 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 5 W
ABB S201M-B16NA jistič 1F odpojení N vodiče (1+NA) 16 A char. B 10kA
ABB S201M-B16NA (EAN 4016779549530) je jednopólový modulární jistič s odpojením N vodiče (1+NA), určený pro střídavé napětí 230 V a jmenovitý proud 16 A.
Má charakteristiku B, vypínací zkratovou schopnost 10 kA (EN 60898, 400 V) a 6 kA (EN 60898, 230 V) s hodnotou Icu podle IEC 60947‑2 15 kA, modulární šířku 2 a celkem 2 póly (z toho 1 chráněný).
Nabízí možnost doplňkové výbavy, spínání N vodiče, krytí IP20, podporu vodičů do 35 mm² (pevné) nebo 25 mm² (vícežilové), provozní rozsah -25–55 °C, ztrátový výkon 5 W a kategorii přepětí 3.
Proč si vybrat tento jistič?
- Nabízí odpojení neutrálního vodiče v konfiguraci 1+NA, tedy samostatné odpojení fáze i N.
- Jmenovitý proud je 16 A, vhodný pro běžné domovní a lehčí průmyslové obvody s tímto zatížením.
- Charakteristika vypínání je B, určená pro obvody s převážně rezistivním zatížením (osvětlení, zásuvky).
- Vypínací zkratová schopnost dle EN 60898 je 10 kA při 400 V a 6 kA při 230 V, což udává odolnost proti zkratovým proudům.
- Počet chráněných pólů je 1 a celkový počet pólů je 2 (1F + N), takže jistič kryje fázi i neutrální vodič.
- Modulární šířka je 2 a zařízení patří do produktové řady S201M, což šetří místo na DIN liště.
Interní název produktu
S201M-B 16 NA
Podrobný popis produktu
S201M-B16NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 16 A, vypínací charakteristika: B, vypínací schopnost Icn: 10 kA
