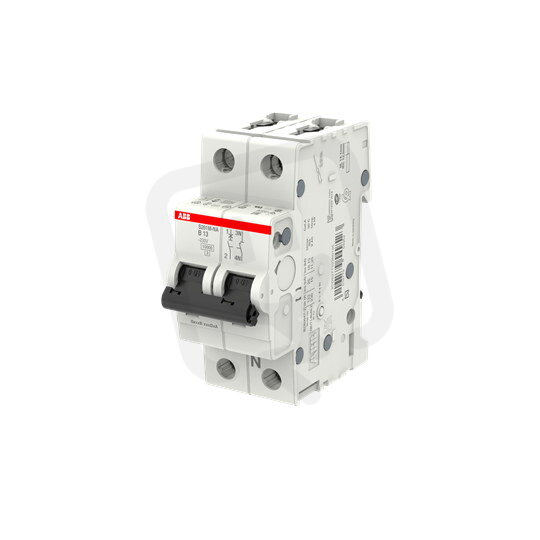

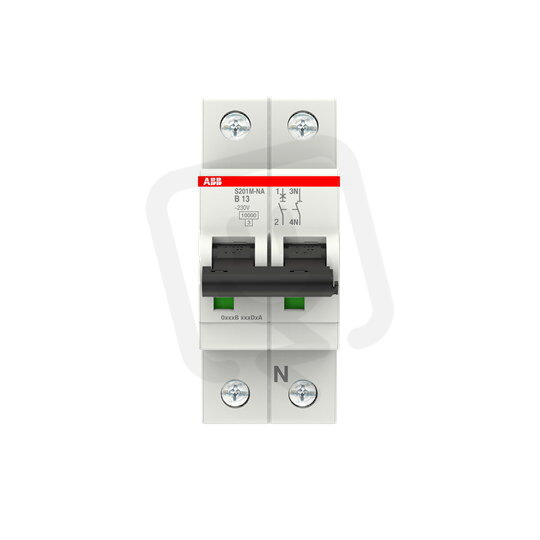

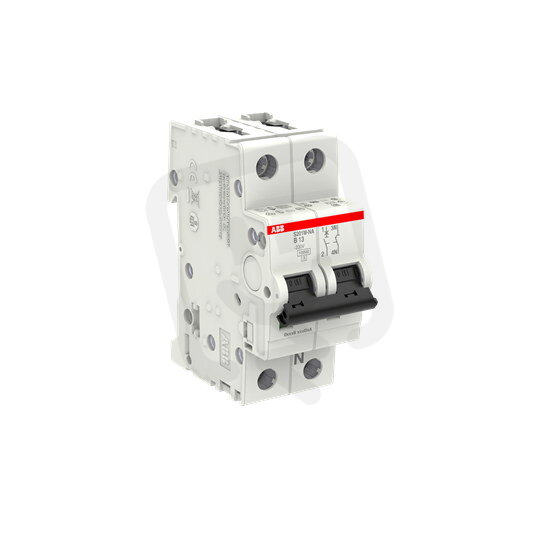

ABB S201M-B13NA jistič 1F odpojení N vodiče (1+NA) 13 A char. B 10kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
467,25 Kč
Cena po registraci:
417,22 Kč/ks
Po registraci bez DPH:
344,81 Kč
Vaše cena s DPH:
434,56 Kč/ks
Vaše cena bez DPH:
359,14 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134497
- Kód dodavatele:
- 2CDS271103R0135
- EAN:
- 4016779549523
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S201M
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 13 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 4,6 W
ABB S201M-B13NA jistič 1F odpojení N vodiče (1+NA) 13 A char. B 10kA
ABB S201M-B13NA je jednopólový jistič s odpojením N vodiče (1+NA), charakteristika B a jmenovitý proud 13 A, určený pro jmenovité napětí 230 V a montáž na DIN lištu o modulární šířce 2.
Má vypínací schopnost 10 kA (400 V, EN 60898) a 6 kA (230 V, EN 60898), respektive 15 kA Icu podle IEC 60947-2, spíná N vodič, nabízí možnost doplňkové výbavy a poskytuje stupeň krytí IP20 při provozní teplotě -25–55 °C.
Proč si vybrat tento jistič?
- Tento jistič je určen pro střídavé (AC) napětí a má jmenovitý proud 13 A.
- S charakteristikou vypínání B, vhodnou pro ochranu běžných obvodů před přetížením a zkratem.
- Provádí jednofázové odpojení s odpojením N (1+NA), což zajišťuje bezpečné odpojení nulového vodiče.
- Vypínací zkratová schopnost činí 10 kA při 400 V (EN 60898) a 6 kA při 230 V, takže zvládne běžné zkratové proudy v domácích i menších komerčních instalacích.
- Zabírá na DIN liště 2 moduly, což šetří místo v rozváděči.
- Má 1 chráněný pól a celkem 2 póly, odpovídající zapojení 1F + N.
Interní název produktu
S201M-B 13 NA
Podrobný popis produktu
S201M-B13NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 13 A, vypínací charakteristika: B, vypínací schopnost Icn: 10 kA
