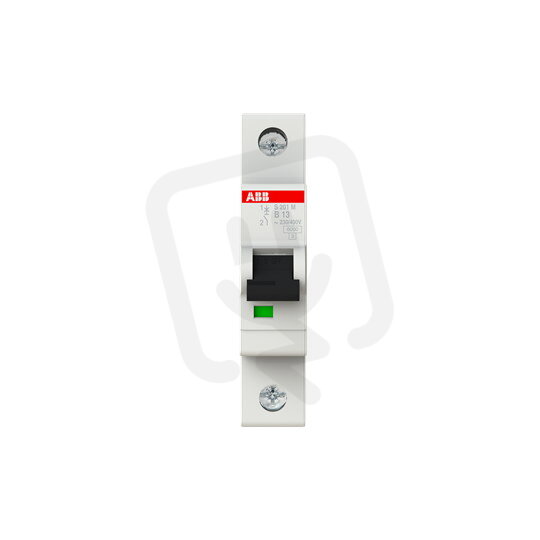

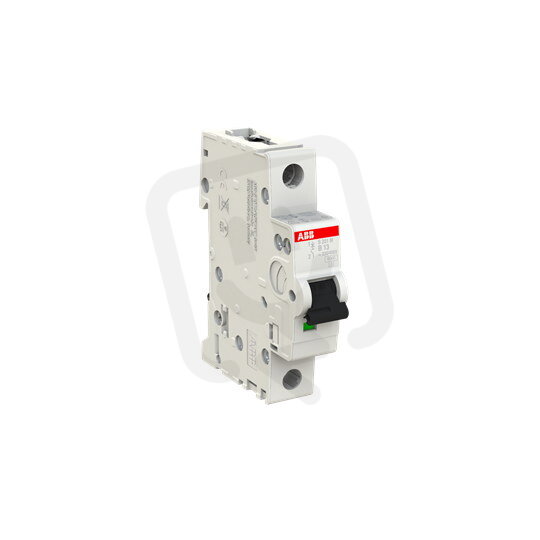

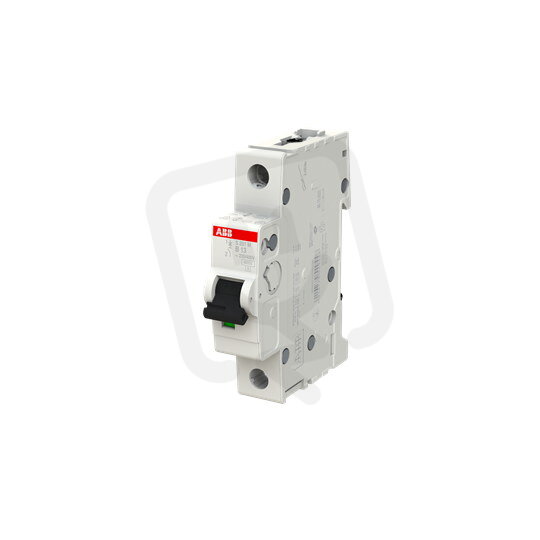

S201M-B13 1 fázový jistič 13 A char. B 10kA ABB 2CDS271001R0135
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
232,71 Kč
Cena po registraci:
207,79 Kč/ks
Po registraci bez DPH:
171,73 Kč
Vaše cena s DPH:
216,43 Kč/ks
Vaše cena bez DPH:
178,87 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134457
- Kód dodavatele:
- 2CDS271001R0135
- EAN:
- 4016779549448
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,12 Kč
- Produktová řada:
- S201M
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 13 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 1
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 1
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 2,3 W
S201M-B13 1 fázový jistič 13 A char. B 10kA ABB 2CDS271001R0135
S201M-B13 (EAN: 4016779549448) je 1 fázový modulární jistič s charakteristikou B pro jmenovitý proud 13 A a jmenovité napětí 230 V.
Má 1 pól a vypínací zkratovou schopnost 10 kA (EN 60898 400 V) / 6 kA (EN 60898 230 V), přičemž vyp.zkrat.schopnost Icu podle IEC 60947-2 je 15 kA.
Modulární šířka 1, stupeň krytí IP20, možnost doplňkové výbavy ano, průřez vodičů 0,75–35 mm² (pevný), provozní teplota -25–55 °C a ztrátový výkon 2,3 W.
Proč si vybrat tento jednofázový jistič?
- Pro provoz v různých instalacích je určen pro napětí AC/DC.
- S jmenovitým proudem 13 A je vhodný pro obvody s tímto zatížením.
- S charakteristikou B reaguje rychleji při menších proudových nárazech, což je vhodné pro běžné osvětlení a zásuvky.
- Vypínací schopnost podle EN 60898 dosahuje až 10 kA (400 V) a 6 kA (230 V), což zajišťuje ochranu při zkratových událostech.
- Je v jednopólovém provedení, tedy chrání 1 pól obvodu.
- Zabírá na DIN liště pouze 1 modul, takže šetří místo v rozvaděči.
Interní název produktu
S201M-B 13
Podrobný popis produktu
S201M-B13; 1 fázový jistič, jmenovitý proud In: 13 A, vypínací charakteristika: B, vypínací schopnost Icn: 10 kA
