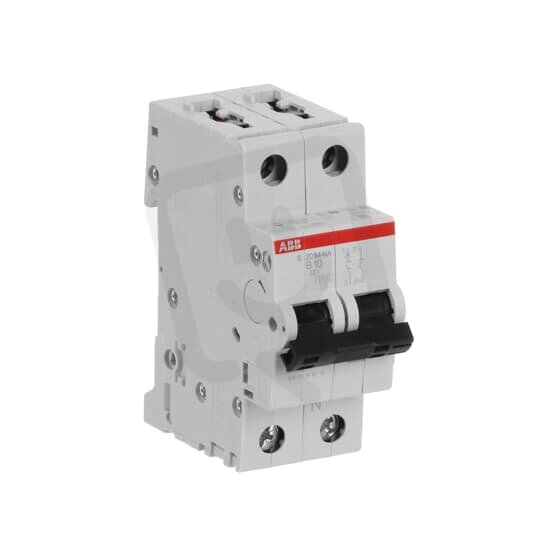

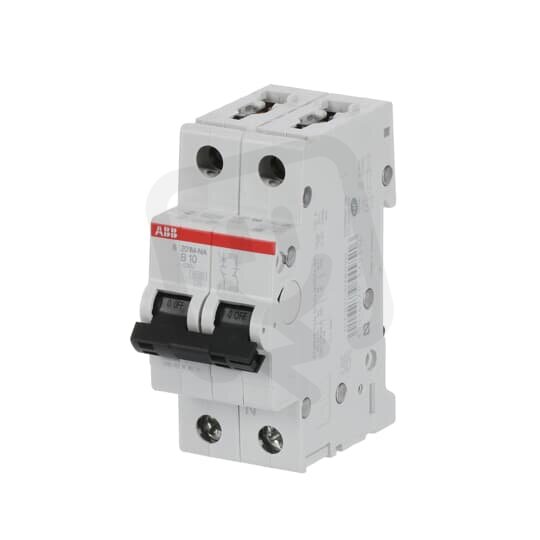

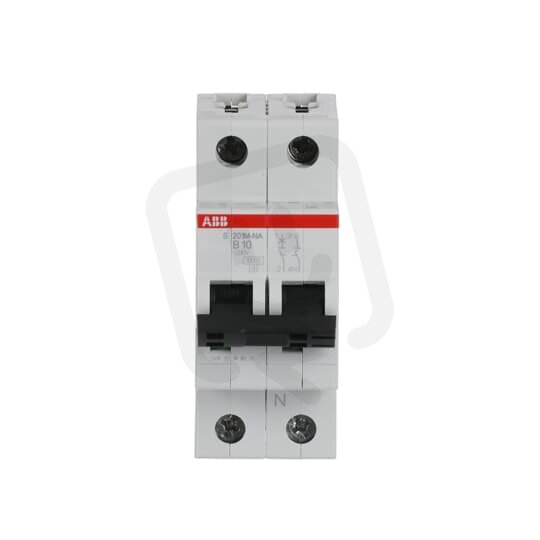

ABB S201M-B10NA jistič 1F odpojení N vodiče (1+NA) 10 A char. B 10kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
430,11 Kč
Cena po registraci:
384,05 Kč/ks
Po registraci bez DPH:
317,40 Kč
Vaše cena s DPH:
400,01 Kč/ks
Vaše cena bez DPH:
330,59 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134496
- Kód dodavatele:
- 2CDS271103R0105
- EAN:
- 4016779549516
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S201M
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 4,2 W
ABB S201M-B10NA jistič 1F odpojení N vodiče (1+NA) 10 A char. B 10kA
Jistič ABB S201M-B10NA (EAN: 4016779549516) je jednopólový přístroj s odpojením N vodiče (1+NA), jmenovitým proudem 10 A, charakteristikou B a modulární šířkou 2.
Pracuje na střídavém napětí 230 V (frekvence 50–60 Hz) a nabízí vypínací zkratovou schopnost podle EN 60898 10 kA (400 V) a 6 kA (230 V), resp. podle IEC 60947-2 15 kA (230/400 V).
Má krytí IP20, možnost doplňkové výbavy (ano), spínání N vodiče (ano), přípustné průřezy vodičů pevný 0,75–35 mm² a vícežilový 0,75–25 mm², provozní teplotu -25–55 °C a ztrátový výkon 4,2 W.
Proč si vybrat tento jistič?
- Umožňuje jištění při jmenovitém proudu 10 A.
- Má charakteristiku vypínání B, vhodnou pro ochranu běžných domácích i průmyslových obvodů.
- Vypínací schopnost podle EN 60898 je 10 kA při 400 V a 6 kA při 230 V.
- Konfigurace pólů odpovídá zapojení 1+N — chrání 1 fázi a celkově obsahuje 2 póly (včetně odpojitelného neutrálního vodiče).
- Modulární šířka odpovídá 2 modulům pro montáž na lištu DIN, takže šetří místo v rozváděči.
- Patří do produktové řady S201M, což usnadňuje výměnu a kompatibilitu s ostatními moduly ABB.
Interní název produktu
S201M-B 10 NA
Podrobný popis produktu
S201M-B10NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 10 A, vypínací charakteristika: B, vypínací schopnost Icn: 10 kA
