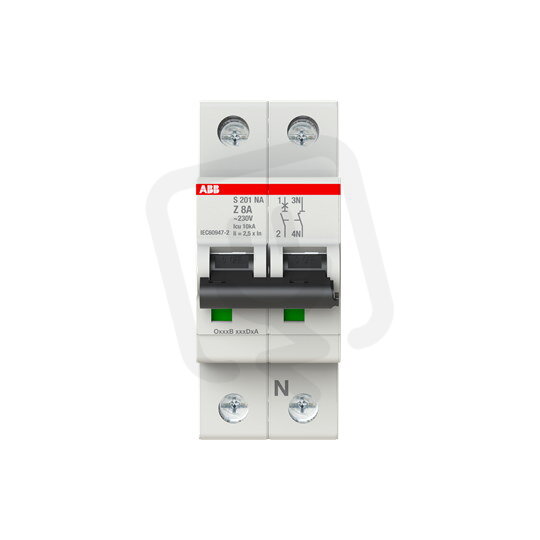

S201-Z8NA jistič 1F odpojení N vodiče (1+NA) 8 A char. Z 6kA ABB 2CDS251103R0408
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
498,50 Kč
Cena po registraci:
445,11 Kč/ks
Po registraci bez DPH:
367,86 Kč
Vaše cena s DPH:
463,62 Kč/ks
Vaše cena bez DPH:
383,16 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134328
- Kód dodavatele:
- 2CDS251103R0408
- EAN:
- 4016779532211
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S201
Technické parametry
- Charakteristika:
- Z
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 8 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 4 W
S201-Z8NA jistič 1F odpojení N vodiče (1+NA) 8 A char. Z 6kA ABB 2CDS251103R0408
S201-Z8NA jistič 1F s odpojením N vodiče (EAN: 4016779532211) řady S201 nabízí jmenovitý proud 8 A, charakteristiku Z a celkem 2 póly (z toho 1 chráněný) pro 230 V.
Vypínací zkratová schopnost je Icu 10 kA (IEC 60947-2, 230/400 V) a podle EN 60898 Icn 6 kA (230 V) / 10 kA (400 V), impulzní odolné napětí 4 kV a kategorie přepětí 3.
Modulární šířka 2, stupeň krytí IP20, vestavěná hloubka 69 mm, možnost doplňkové výbavy ano, spínající N vodič ano a připojení vodičů 0,75–35 mm² (pevný) / 0,75–25 mm² (vícežilový), provozní teplota -25 až 55 °C.
Proč si vybrat tento jistič?
- Umožňuje odpojení nulového vodiče díky 1+NA (odpojení N vodiče).
- Je dimenzován na jmenovitý proud 8 A pro ochranu obvodů s menším zatížením.
- Má charakteristiku Z, která ovlivňuje jeho spínací chování při nárazových proudech.
- Poskytuje vypínací schopnost zkratu 6 kA (230 V) / 10 kA (400 V) podle normy EN 60898.
- Obsahuje 1 chráněný pól (celkem 2 póly), odpovídá zapojení 1F s odpojením N.
- Patří do produktové řady S201 od ABB, typové označení 2CDS251103R0408.
Interní název produktu
S201-Z8 NA
Podrobný popis produktu
S201-Z8NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 8 A, vypínací charakteristika: Z, vypínací schopnost Icn: 6 kA
