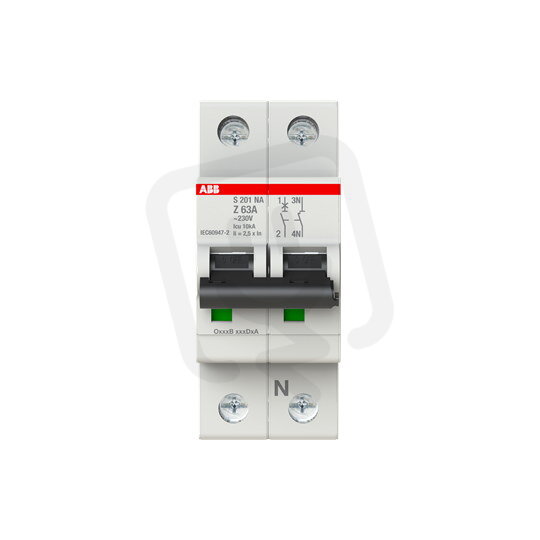

ABB S201-Z63NA jistič 1F odpojení N vodiče (1+NA) 63 A char. Z 6kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 138,39 Kč
Cena po registraci:
1 016,45 Kč/ks
Po registraci bez DPH:
840,04 Kč
Vaše cena s DPH:
1 058,73 Kč/ks
Vaše cena bez DPH:
874,98 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134336
- Kód dodavatele:
- 2CDS251103R0608
- EAN:
- 4016779552134
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,23 Kč
- Produktová řada:
- S201
Technické parametry
- Charakteristika:
- Z
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 63 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 10,4 W
ABB S201-Z63NA jistič 1F odpojení N vodiče (1+NA) 63 A char. Z 6kA
Jistič ABB S201-Z63NA (EAN: 4016779552134) je jednopólový jistič s odpojením N vodiče (1+NA) určený pro jmenovitý proud 63 A a charakteristiku Z.
Má vypínací schopnost dle IEC 60947-2 Icu 10 kA pro 230/400 V a dle EN 60898 6 kA při 230 V (EN 60898 pro 400 V 10 kA), s impulzní odolností 4 kV.
Modulární šířka 2, počet chráněných pólů 1 (celkem 2), spínající N vodič: ano, krytí IP20, pro průřezy pevného vodiče 0,75–35 mm² a vícežilového 0,75–25 mm², provozní teplota -25–55 °C.
Proč si vybrat jistič ABB S201‑Z63NA?
- Určen pro jednofázové rozvody s jmenovitým proudem 63 A.
- Má spouštěcí charakteristiku typu Z, která ovlivňuje chování při proudových nárazech.
- Poskytuje vypínací schopnost zkratu 10 kA při 400 V a 6 kA při 230 V podle normy EN 60898.
- Umožňuje odpojení neutrálního vodiče v provedení 1+NA (jednofázové s odpojením N).
- Poskytuje celkem 2 póly, z toho 1 chráněný pól.
- Kompaktní provedení s modulární šířkou 2 modulů, určené pro typ napětí AC.
Interní název produktu
S201-Z63 NA
Podrobný popis produktu
S201-Z63NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 63 A, vypínací charakteristika: Z, vypínací schopnost Icn: 6 kA
