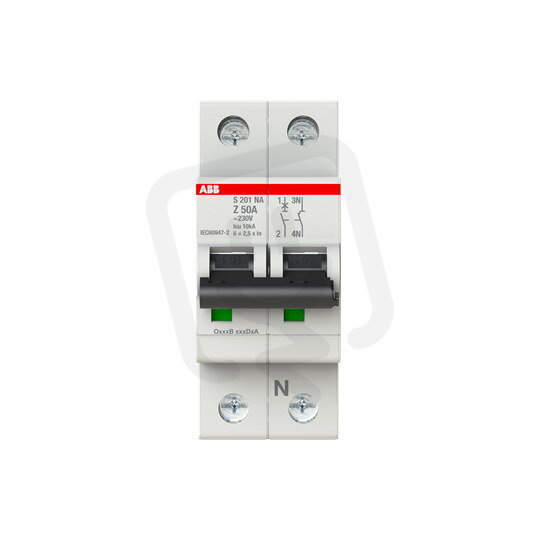

ABB S201-Z50NA jistič 1F odpojení N vodiče (1+NA) 50 A char. Z 6kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 002,63 Kč
Cena po registraci:
895,23 Kč/ks
Po registraci bez DPH:
739,86 Kč
Vaše cena s DPH:
932,46 Kč/ks
Vaše cena bez DPH:
770,63 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134335
- Kód dodavatele:
- 2CDS251103R0578
- EAN:
- 4016779552127
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,23 Kč
- Produktová řada:
- S201
Technické parametry
- Charakteristika:
- Z
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 50 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 8,2 W
ABB S201-Z50NA jistič 1F odpojení N vodiče (1+NA) 50 A char. Z 6kA
ABB S201‑Z50NA (EAN: 4016779552127) je jednopólový modulární jistič s odpojením N‑vodiče (1+NA) určený pro střídavé napětí 230 V a jmenovitý proud 50 A.
Má spínací charakteristiku Z a vypínací schopnost až 10 kA dle IEC 60947‑2 (dle EN 60898 při 230 V 6 kA, při 400 V 10 kA).
Podporuje spínání N‑vodiče (ano), nabízí šířku 2 moduly, vestavnou hloubku 69 mm, krytí IP20, možnost doplňkové výbavy (ano) a připojení vodičů do 35 mm² (pevný) nebo 25 mm² (vícevodičový); provozní teplota -25–55 °C.
Proč si vybrat tento jistič?
- Je určen pro jmenovitý proud 50 A, takže je vhodný pro obvody s tímto zatížením.
- Má charakteristiku Z, která poskytuje rychlou odezvu na impulzní a zkratové proudy.
- Jednofázové provedení s odpojením N vodiče (1+NA), což umožňuje bezpečné oddělení neutrálu.
- Poskytuje vypínací zkratovou schopnost 6 kA při 230 V a 10 kA při 400 V pro spolehlivé vypnutí při zkratu.
- Na DIN liště zabírá 2 moduly, takže šetří místo v rozváděči.
- Patří do produktové řady S201, která je určena pro běžné instalace.
Interní název produktu
S201-Z50 NA
Podrobný popis produktu
S201-Z50NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 50 A, vypínací charakteristika: Z, vypínací schopnost Icn: 6 kA
