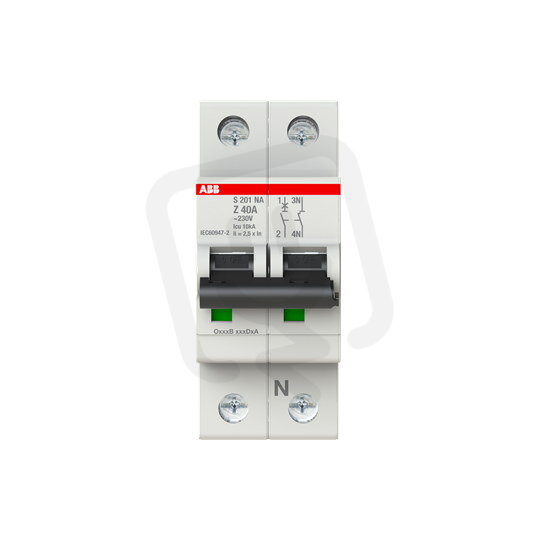

ABB S201-Z40NA jistič 1F odpojení N vodiče (1+NA) 40 A char. Z 6kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
635,17 Kč
Cena po registraci:
567,14 Kč/ks
Po registraci bez DPH:
468,71 Kč
Vaše cena s DPH:
590,72 Kč/ks
Vaše cena bez DPH:
488,20 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134334
- Kód dodavatele:
- 2CDS251103R0558
- EAN:
- 4016779532273
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,23 Kč
- Produktová řada:
- S201
Technické parametry
- Charakteristika:
- Z
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 40 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 8,2 W
ABB S201-Z40NA jistič 1F odpojení N vodiče (1+NA) 40 A char. Z 6kA
Jistič ABB S201-Z40NA (EAN 4016779532273) je jednopólový přístroj s odpojením N vodiče (1+NA), jmenovitým proudem 40 A a charakteristikou Z pro střídavé napětí 230 V.
Má vypínací schopnost podle EN 60898 6 kA při 230 V a podle IEC 60947-2 10 kA při 230/400 V, modulární šířku 2 a vestavěnou hloubku 69 mm, navíc umožňuje doplňkovou výbavu a spínání N vodiče.
Parametry zahrnují krytí IP20, izolační napětí 440 V, rozsah provozní teploty -25 až 55 °C a připojení vodičů do průřezu pevný 0,75–35 mm² / vícežilový 0,75–25 mm².
Proč si vybrat tento jistič?
- Jednofázové provedení s odpojením N vodiče (1+NA) umožňuje současné odpojení fáze i neutrálu, což usnadňuje bezpečný servis a údržbu.
- Jmenovitý proud 40 A pokryje obvody s odběrem až 40 A a je vhodný pro ochranu vyšších zátěží.
- Charakteristika Z je určena pro specifické průběhy zkratových proudů a umožňuje koordinaci s dalšími ochrannými prvky.
- Vypínací schopnost 10 kA (400 V) / 6 kA (230 V) umožňuje přerušit zkratové proudy, které se běžně vyskytují v domácích i průmyslových instalacích.
- Počet chráněných pólů: 1; počet pólů celkem: 2 (1+N) zajišťuje ochranu jedné fáze při možnosti odpojení neutrálu.
- Modulární šířka 2 šetří místo v rozváděči a umožňuje kompaktní uspořádání na liště DIN.
Interní název produktu
S201-Z40 NA
Podrobný popis produktu
S201-Z40NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 40 A, vypínací charakteristika: Z, vypínací schopnost Icn: 6 kA
