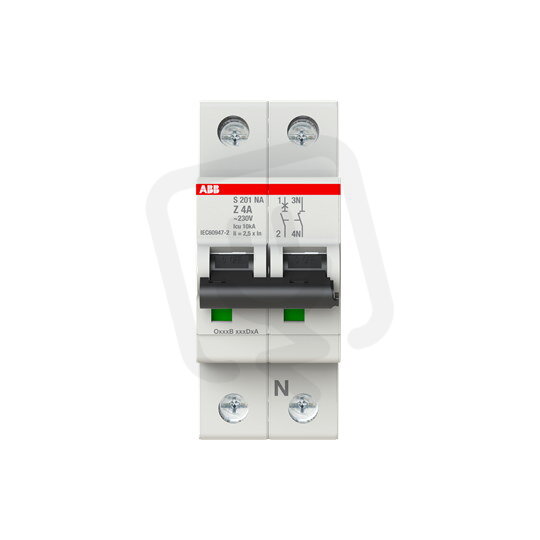

S201-Z4NA jistič 1F odpojení N vodiče (1+NA) 4 A char. Z 6kA ABB 2CDS251103R0338
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
679,51 Kč
Cena po registraci:
606,73 Kč/ks
Po registraci bez DPH:
501,43 Kč
Vaše cena s DPH:
631,96 Kč/ks
Vaše cena bez DPH:
522,28 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134326
- Kód dodavatele:
- 2CDS251103R0338
- EAN:
- 4016779532198
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S201
Technické parametry
- Charakteristika:
- Z
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 4 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 4,8 W
S201-Z4NA jistič 1F odpojení N vodiče (1+NA) 4 A char. Z 6kA ABB 2CDS251103R0338
Jistič S201-Z4NA (EAN 4016779532198) je jednopólový jistič s odpojením N vodiče (1+NA), s jmenovitým proudem 4 A a charakteristikou Z pro střídavé napětí.
Má jmenovité napětí 230 V a vybavovací schopnost 6 kA (230 V) / 10 kA (400 V) podle norem IEC/EN.
Modulární šířka 2, stupeň krytí IP20, připojení vodičů pro pevné průřezy 0,75–35 mm² a vícežilové 0,75–25 mm², spíná N vodič a nabízí možnost doplňkové výbavy.
Proč si vybrat tento jistič?
- Má jmenovitý proud 4 A, určený pro ochranu nízkoproudých obvodů.
- S charakteristikou Z poskytuje citlivou reakci na zkratové proudy.
- Zajišťuje odpojení N vodiče v konfiguraci 1+NA, což usnadňuje bezpečnou obsluhu a servis.
- Poskytuje vypínací zkratovou schopnost 10 kA při 400 V podle EN 60898.
- Pro nižší napětí má vypínací zkratovou schopnost 6 kA při 230 V.
- Zabírá šířku 2 modulů v rozváděči a je součástí řady S201 od ABB (typ 2CDS251103R0338).
Interní název produktu
S201-Z4 NA
Podrobný popis produktu
S201-Z4NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 4 A, vypínací charakteristika: Z, vypínací schopnost Icn: 6 kA
