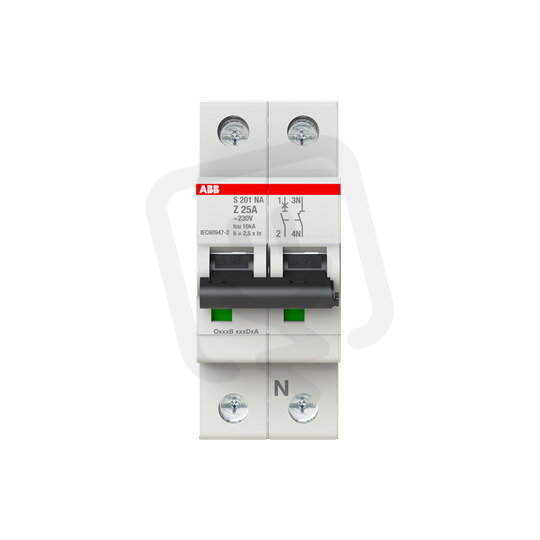

ABB S201-Z25NA jistič 1F odpojení N vodiče (1+NA) 25 A char. Z 6kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
573,62 Kč
Cena po registraci:
512,19 Kč/ks
Po registraci bez DPH:
423,30 Kč
Vaše cena s DPH:
533,49 Kč/ks
Vaše cena bez DPH:
440,90 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134332
- Kód dodavatele:
- 2CDS251103R0518
- EAN:
- 4016779532259
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,23 Kč
- Produktová řada:
- S201
Technické parametry
- Charakteristika:
- Z
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 25 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 6,6 W
ABB S201-Z25NA jistič 1F odpojení N vodiče (1+NA) 25 A char. Z 6kA
ABB S201-Z25NA je jednopolový jistič s odpojením N vodiče (1+NA) o jmenovitém proudu 25 A a jmenovitém napětí 230 V (EAN: 4016779532259), v modulární šířce 2 se stupněm krytí IP20.
Má spínací charakteristiku Z, vypínací zkratovou schopnost 6 kA (230 V) a 10 kA (400 V) (Icu IEC 10 kA), spíná N vodič, podporuje připojení pevného vodiče 0,75–35 mm² nebo vícežilového 0,75–25 mm² a je určena pro provoz v rozsahu -25–55 °C.
Proč si vybrat tento jistič?
- Konfigurace 1+NA umožňuje odpojit i neutrální vodič, tedy jeden chráněný pól s odpojením N.
- Jmenovitý proud je 25 A, vhodný pro obvody s tímto zatížením.
- Charakteristika Z je vhodná pro citlivé vypínání při malých a rychlých proudových nárazech, často u elektronicky řízených spotřebičů.
- Vypínací schopnost zkratu je 6 kA při 230 V a 10 kA při 400 V (EN 60898), což určuje, jaké zkratové proudy jistič bezpečně přeruší.
- Počet chráněných pólů je 1, celkový počet pólů je 2 (včetně N).
- Modulární šířka je 2 moduly a výrobek je určen pro střídavé napětí (AC).
Interní název produktu
S201-Z25 NA
Podrobný popis produktu
S201-Z25NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 25 A, vypínací charakteristika: Z, vypínací schopnost Icn: 6 kA
