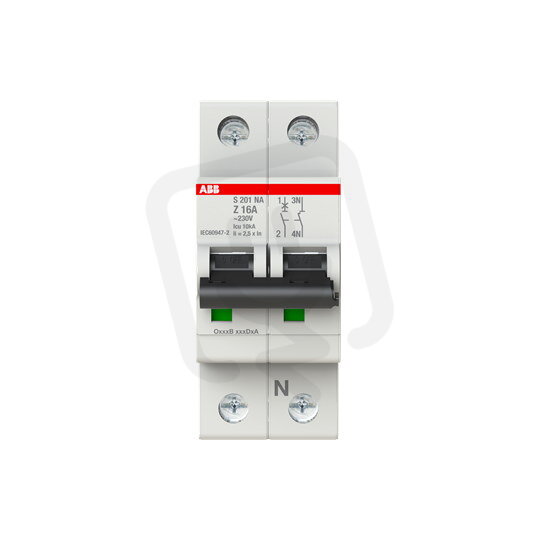

ABB S201-Z16NA jistič 1F odpojení N vodiče (1+NA) 16 A char. Z 6kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
441,49 Kč
Cena po registraci:
394,22 Kč/ks
Po registraci bez DPH:
325,80 Kč
Vaše cena s DPH:
410,60 Kč/ks
Vaše cena bez DPH:
339,34 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134330
- Kód dodavatele:
- 2CDS251103R0468
- EAN:
- 4016779532235
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S201
Technické parametry
- Charakteristika:
- Z
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 16 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 5,6 W
ABB S201-Z16NA jistič 1F odpojení N vodiče (1+NA) 16 A char. Z 6kA
ABB S201-Z16NA (EAN 4016779532235) je modulární jednopólový jistič s odpojením N vodiče (1+NA) určený pro střídavé napětí 230 V.
Má jmenovitý proud 16 A, charakteristiku Z, chrání 1 pól a má celkem 2 póly (1+N) při modulární šířce 2.
Patří do řady S201, má vypínací schopnost 10 kA (Icu IEC 60947‑2 při 230/400 V) a podle EN 60898 činí vypínací schopnost 6 kA při 230 V a 10 kA při 400 V; zařízení spíná N vodič a má stupeň krytí IP20.
Proč si vybrat tento jistič?
- Vhodný pro jednofázové instalace díky odpojení N vodiče (1+NA).
- Má jmenovitý proud 16 A, vhodný pro běžné obvody osvětlení a zásuvek.
- Nabízí charakteristiku Z pro specifické spouštěcí chování při nárazových proudech.
- Má vypínací schopnost zkratu 6 kA při 230 V a 10 kA při 400 V dle EN 60898, což určuje jeho chování při zkratech.
- Dodáván v jednofázovém provedení (1 chráněný pól, 2 póly celkem), pro snadnou integraci do rozváděče.
- Zabírá 2 modulární šířky a patří do produktové řady S201, takže je kompatibilní s ostatními moduly pro DIN lištu.
Interní název produktu
S201-Z16 NA
Podrobný popis produktu
S201-Z16NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 16 A, vypínací charakteristika: Z, vypínací schopnost Icn: 6 kA
