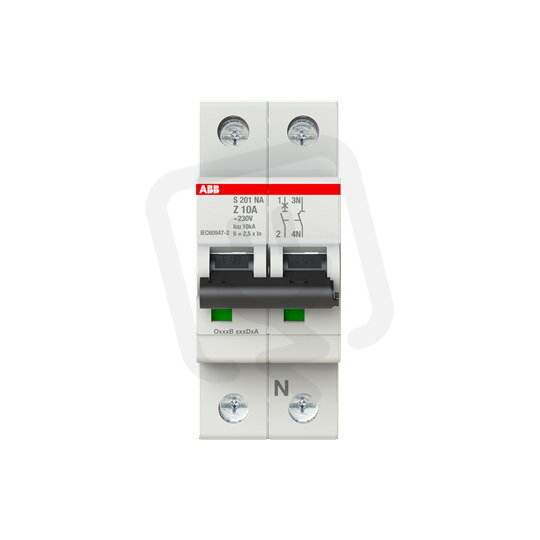

ABB S201-Z10NA jistič 1F odpojení N vodiče (1+NA) 10 A char. Z 6kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
441,49 Kč
Cena po registraci:
394,22 Kč/ks
Po registraci bez DPH:
325,80 Kč
Vaše cena s DPH:
410,60 Kč/ks
Vaše cena bez DPH:
339,34 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134329
- Kód dodavatele:
- 2CDS251103R0428
- EAN:
- 4016779532228
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S201
Technické parametry
- Charakteristika:
- Z
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 5,4 W
ABB S201-Z10NA jistič 1F odpojení N vodiče (1+NA) 10 A char. Z 6kA
Jistič ABB S201-Z10NA (EAN: 4016779532228) je modulární jistič řady S201 s odpojením N vodiče (1+NA) pro 230 V AC a jmenovitý proud 10 A.
Má charakteristiku Z, vypínací schopnost Icu 10 kA (IEC 60947-2) a 6 kA (EN 60898, 230 V), modulární šířku 2, krytí IP20 a přepíná i N vodič.
Umožňuje připojení pevného vodiče 0,75–35 mm2 (vícežilový 0,75–25 mm2), pracuje na frekvenci 50–60 Hz, v okolní teplotě -25–55 °C a nabízí možnost doplňkové výbavy.
Proč si vybrat tento jistič?
- Je určen pro střídavé napětí a nabízí jmenovitý proud 10 A.
- Díky charakteristice Z reaguje rychle při přetížení a zkratu v obvodu.
- Má provedení 1+NA, které umožňuje odpojení N vodiče pro bezpečnější zásahy.
- Vypínací schopnost podle EN 60898 je 6 kA při 230 V a 10 kA při 400 V, takže dokáže zvládnout běžné zkratové podmínky.
- Poskytuje 1 chráněný pól při celkovém počtu 2 pólů, vhodné pro jednofázové instalace s odpojenou nulou.
- Zabírá 2 moduly a patří do produktové řady S201, což usnadňuje montáž v rozvaděči.
Interní název produktu
S201-Z10 NA
Podrobný popis produktu
S201-Z10NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 10 A, vypínací charakteristika: Z, vypínací schopnost Icn: 6 kA
