S201-Z1NA jistič 1F odpojení N vodiče (1+NA) 1 A char. Z 6kA ABB 2CDS251103R0218

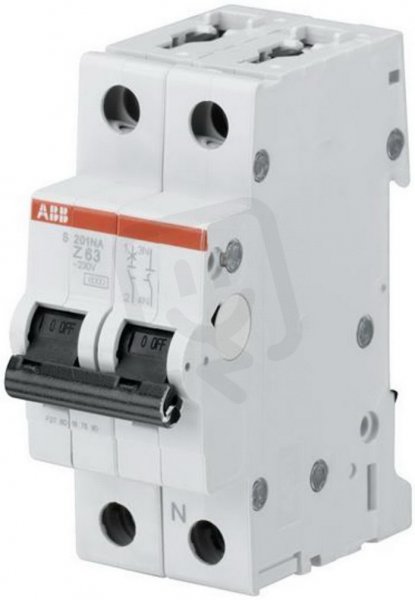

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na dotaz
Původně:
635,36 Kč
Cena po registraci:
590,90 Kč/ks
Po registraci bez DPH:
488,35 Kč
Vaše cena s DPH:
590,90 Kč/ks
Vaše cena bez DPH:
488,35 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134322
- Kód dodavatele:
- 2CDS251103R0218
- EAN:
- 4016779532150
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,25 Kč
Technické parametry
- Charakteristika:
- Z
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 1 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2,0
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 4,6 W
S201-Z1NA jistič 1F odpojení N vodiče (1+NA) 1 A char. Z 6kA ABB 2CDS251103R0218
Jistič ABB S201-Z1NA (EAN: 4016779532150) je jednopólový přístroj s odpojením N vodiče (1+NA), jmenovitým proudem 1 A a charakteristikou Z pro střídavé napětí 230 V.
Má vypínací zkratovou schopnost až 10 kA (IEC 60947-2 230/400 V) a dle EN 60898 6 kA (230 V), modulární šířku 2,0 a možnost doplňkové výbavy.
Umožňuje připojení pevného vodiče 0,75–35 mm2 a vícežilového 0,75–25 mm2, pracuje v rozsahu teplot -25–55 °C, má stupeň krytí IP20 a kategorii přepětí 3.
Proč si vybrat tento jistič?
- Umožňuje odpojení nulového vodiče ve variantě 1+NA, tedy jednofázové zapojení s odděleným N.
- Jmenovitý proud činí 1 A, vhodný pro obvody s nízkými proudovými odběry.
- Má charakteristiku vypínání Z, která ovlivňuje jeho reakci na nárazové proudy.
- Vypínací schopnost podle EN 60898 je 6 kA při 230 V AC a 10 kA při 400 V AC.
- Chráněný počet pólů je 1 (jednofázový) a celkový počet pólů je 2.
- Je vyráběn společností ABB, je určen pro střídavé napětí (AC) a má modulární šířku 2,0.
Interní název produktu
S201-Z1 NA
Podrobný popis produktu
S201-Z1NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 1 A, vypínací charakteristika: Z, vypínací schopnost Icn: 6 kA
