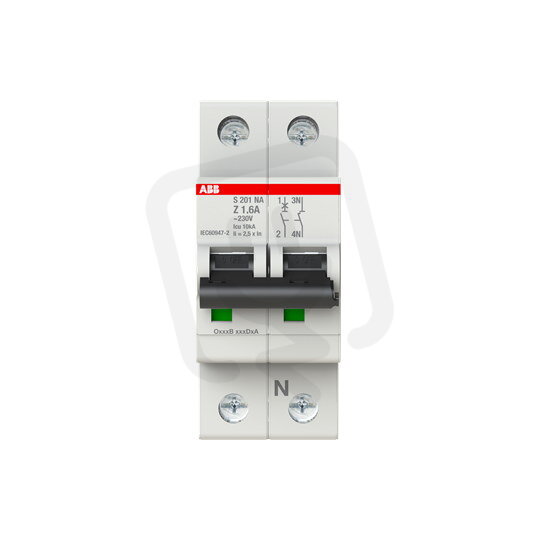

ABB S201-Z1,6NA jistič 1F odpojení N vodiče (1+NA) 1.6 A char. Z 6kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
679,51 Kč
Cena po registraci:
606,73 Kč/ks
Po registraci bez DPH:
501,43 Kč
Vaše cena s DPH:
631,96 Kč/ks
Vaše cena bez DPH:
522,28 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134323
- Kód dodavatele:
- 2CDS251103R0258
- EAN:
- 4016779532167
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S201
Technické parametry
- Charakteristika:
- Z
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 1,6 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 5,6 W
ABB S201-Z1,6NA jistič 1F odpojení N vodiče (1+NA) 1.6 A char. Z 6kA
Jistič ABB S201‑Z1,6NA (EAN 4016779532167) z řady S201 je určen jako jistič s jedním chráněným pólem a celkem 2 póly s odpojením N vodiče (1+NA) při modulární šířce 2.
Má jmenovitý proud 1,6 A, charakteristiku Z a jmenovité napětí 230 V, přičemž vypínací schopnost dosahuje 6 kA podle EN 60898 při 230 V a až 10 kA podle IEC 60947‑2/EN 60898 při 400 V.
Nabízí možnost doplňkové výbavy, krytí IP20, vestavěnou hloubku 69 mm, připojení vodičů pevný 0,75–35 mm² nebo vícežilý 0,75–25 mm² a provozní teplotu -25–55 °C.
Proč si vybrat tento jistič?
- Má jmenovitý proud 1,6 A, vhodný pro ochranu menších obvodů a zařízení.
- Umožňuje odpojení N vodiče (1+NA), tedy samostatné přerušení nulového vodiče spolu s fázovým polem.
- Nabízí vypínací schopnost 6 kA při 230 V a 10 kA při 400 V (podle EN 60898), což zajišťuje odolnost vůči zkratovým proudům.
- Má charakteristiku Z, která určuje jeho chování při impulsních a zkratových proudech.
- Poskytuje 1 chráněný pól a má 2 póly celkem, vhodné pro zapojení s oddělitelným nulovým vodičem.
- Je součástí produktové řady S201, je určen pro střídavé napětí (AC) a zabírá dva moduly v rozváděči.
Interní název produktu
S201-Z1,6 NA
Podrobný popis produktu
S201-Z1,6NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 1.6 A, vypínací charakteristika: Z, vypínací schopnost Icn: 6 kA
