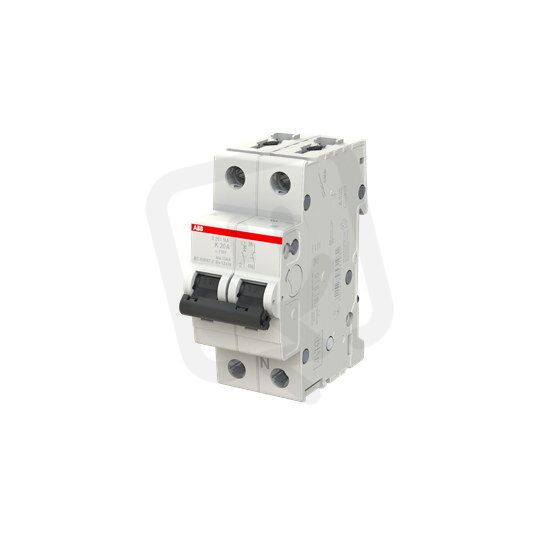

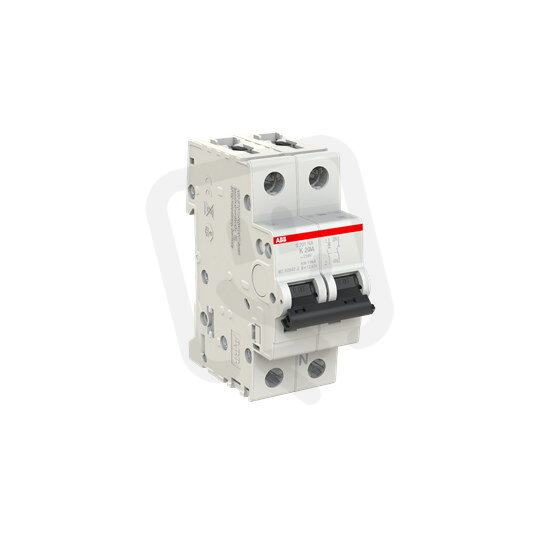

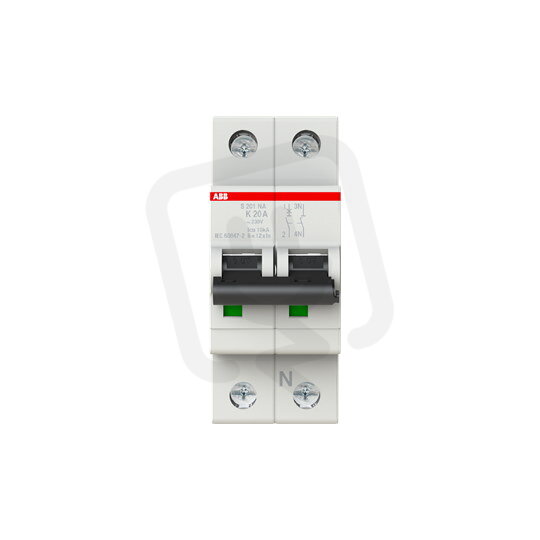

ABB S201-K20NA jistič 1F odpojení N vodiče (1+NA) 20 A char. K 6kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
496,69 Kč
Cena po registraci:
443,50 Kč/ks
Po registraci bez DPH:
366,53 Kč
Vaše cena s DPH:
461,94 Kč/ks
Vaše cena bez DPH:
381,77 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134234
- Kód dodavatele:
- 2CDS251103R0487
- EAN:
- 4016779531931
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S201
Technické parametry
- Charakteristika:
- K
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 5,4 W
ABB S201-K20NA jistič 1F odpojení N vodiče (1+NA) 20 A char. K 6kA
ABB S201-K20NA (EAN: 4016779531931) je modulární jistič s odpojením N vodiče (1+NA), jmenovitým proudem 20 A a charakteristikou K, určený pro jmenovité napětí 230 V a frekvenci 50–60 Hz, s 1 chráněným pólem (celkem 2 póly).
Vypínací schopnost je dle EN 60898 6 kA pro 230/400 V a dle IEC 60947-2 10 kA, stupeň krytí IP20, modulární šířka 2 moduly a třída omezení proudu 3.
Podporuje připojení pevného vodiče 0,75–35 mm² (vícežilového 0,75–25 mm²), možnost doplňkové výbavy ano, vestavěná hloubka 69 mm, provozní teplota -25 až 55 °C a impulzní odolné napětí 4 kV.
Proč si vybrat jistič ABB S201-K20NA?
- Je určen pro jištění s jmenovitým proudem 20 A.
- Má charakteristiku K, vhodnou pro obvody s přechodovými (spouštěcími) proudy.
- Zajišťuje vypínací zkratovou schopnost 6 kA podle EN 60898 při 230 V i 400 V.
- Umožňuje odpojení nulového vodiče (1+NA), tedy provedení 1p+N.
- Je součástí produktové řady S201.
- Zabírá na liště 2 modulární šířky a je určena pro střídavé napětí (AC).
Interní název produktu
S201-K20 NA
Podrobný popis produktu
S201-K20NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 20 A, vypínací charakteristika: K, vypínací schopnost Icn: 6 kA
