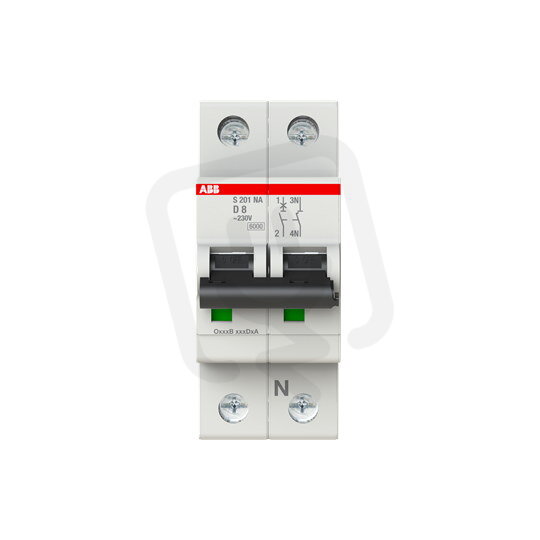

S201-D8NA jistič 1F odpojení N vodiče (1+NA) 8 A char. D 6kA ABB 2CDS251103R0081
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
454,16 Kč
Cena po registraci:
405,53 Kč/ks
Po registraci bez DPH:
335,15 Kč
Vaše cena s DPH:
422,39 Kč/ks
Vaše cena bez DPH:
349,08 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134428
- Kód dodavatele:
- 2CDS251103R0081
- EAN:
- 4016779532044
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S201
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 8 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 3 W
S201-D8NA jistič 1F odpojení N vodiče (1+NA) 8 A char. D 6kA ABB 2CDS251103R0081
Jistič S201‑D8NA (ABB 2CDS251103R0081, EAN 4016779532044) je jednopólový modulární jistič s odpojením N (1+NA) určený pro 230 V s jmenovitým proudem 8 A, charakteristikou D a šířkou 2 moduly.
Vypínací zkratová schopnost činí 6 kA podle EN 60898 a 10 kA (Icu) podle IEC 60947‑2, impulsní odolné napětí 4 kV, izolační napětí 440 V a krytí IP20.
Spíná N vodič, podporuje průřezy pevného vodiče do 0,75–35 mm² a vícežilového do 0,75–25 mm², má vestavěnou hloubku 69 mm, ztrátový výkon 3 W a provozní teplotní rozsah -25–55 °C.
Proč si vybrat tento jistič?
- Patří do produktové řady S201.
- Má jmenovitý proud 8 A, určený pro ochranu menších obvodů.
- Vyznačuje se charakteristikou D, která dovoluje průchod vyšších spouštěcích proudů bez nežádoucího vypínání.
- Vypínací schopnost dosahuje 6 kA (EN 60898) při 230 i 400 V.
- Zajišťuje odpojení neutrálního vodiče (1+NA) a chrání 1 pól z celkem 2 pólů.
- Zabírá 2 moduly, tedy kompaktní modulární šířku.
Interní název produktu
S201-D8 NA
Podrobný popis produktu
S201-D8NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 8 A, vypínací charakteristika: D, vypínací schopnost Icn: 6 kA
