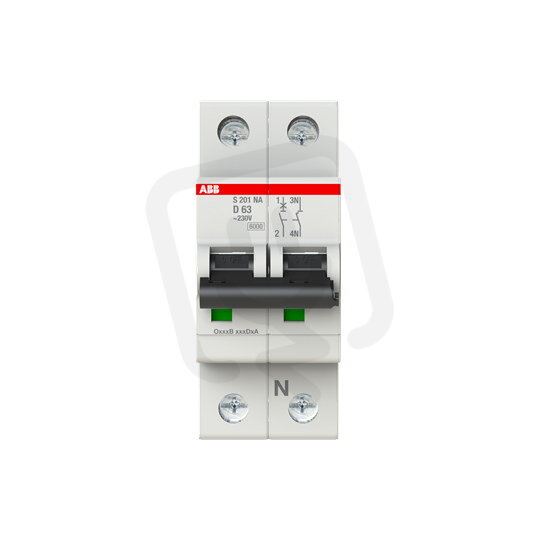

ABB S201-D63NA jistič 1F odpojení N vodiče (1+NA) 63 A char. D 6kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 098,56 Kč
Cena po registraci:
980,89 Kč/ks
Po registraci bez DPH:
810,65 Kč
Vaše cena s DPH:
1 021,68 Kč/ks
Vaše cena bez DPH:
844,36 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134437
- Kód dodavatele:
- 2CDS251103R0631
- EAN:
- 4016779552028
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,23 Kč
- Produktová řada:
- S201
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 63 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 9,6 W
ABB S201-D63NA jistič 1F odpojení N vodiče (1+NA) 63 A char. D 6kA
ABB S201-D63NA (EAN 4016779552028) je jednopólový modulární jistič s odpojením N vodiče (1+NA) určený pro jmenovitý proud 63 A a charakteristiku D při jmenovitém napětí 230 V.
Dosahuje vypínací zkratové schopnosti 6 kA dle EN 60898 (230/400 V) a Icu 10 kA dle IEC 60947-2, má 2 moduly šířky a stupeň krytí IP20, přičemž spíná N vodič.
Podporuje možnost doplňkové výbavy, pracuje v rozsahu teplot -25–55 °C a má vestavěnou hloubku 69 mm (kategorie přepětí 3, třída omezení proudu 3).
Proč si vybrat tento jistič?
- Určený pro jednofázové střídavé (AC) instalace s odpojením nulového vodiče: 1+NA.
- Jmenovitý proud 63 A, vhodný pro ochranu obvodů s vyšším zatížením.
- Má charakteristiku spouštění D, takže lépe zvládá impulzní proudy (např. při spouštění motorů).
- Vypínací schopnost podle EN 60898 6 kA pro 230 i 400 V, což zajišťuje spolehlivé přerušení zkratových proudů.
- Počet pólů: 1 chráněný pól (celkem 2 póly), provedení 1F s odpojením N.
- Modulární šířka 2 moduly, kompatibilní pro montáž do standardního rozváděče řady S201.
Interní název produktu
S201-D63 NA
Podrobný popis produktu
S201-D63NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 63 A, vypínací charakteristika: D, vypínací schopnost Icn: 6 kA
