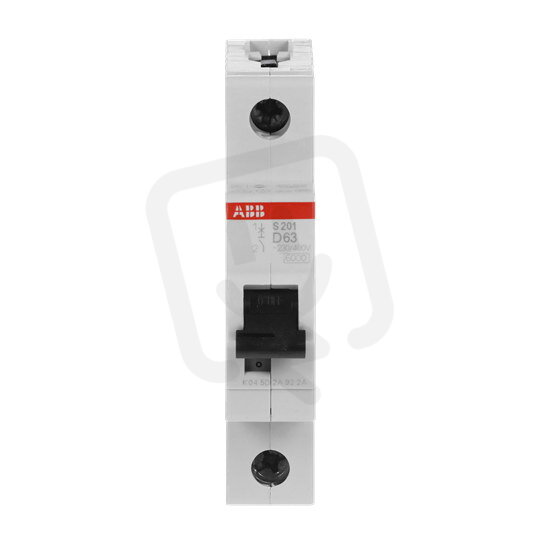

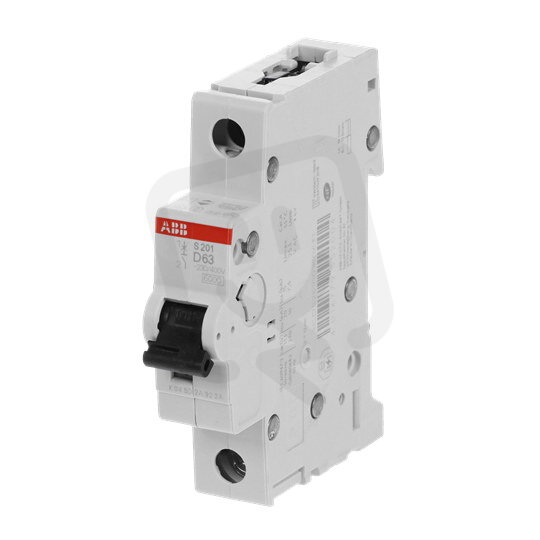

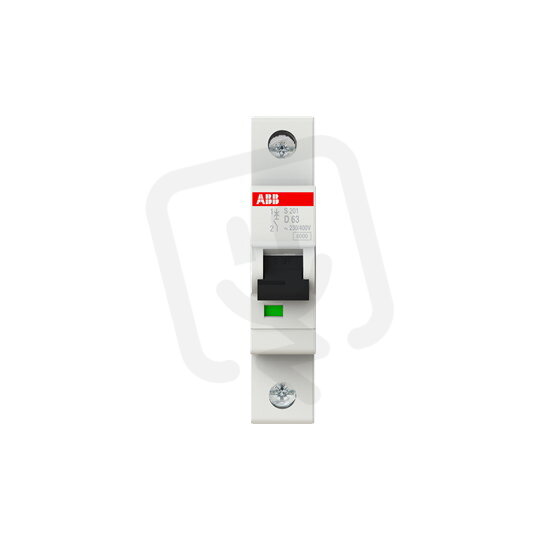

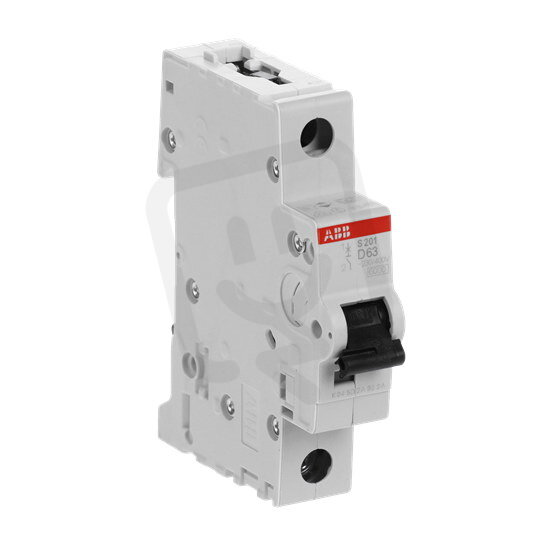

S201-D63 1 fázový jistič 63 A char. D 6kA ABB 2CDS251001R0631
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134369
- Kód dodavatele:
- 2CDS251001R0631
- EAN:
- 4016779552004
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,12 Kč
- Produktová řada:
- S201
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 63 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 1
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 1
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 4,8 W
S201-D63 1 fázový jistič 63 A char. D 6kA ABB 2CDS251001R0631
Jednopólový modulární jistič S201-D63 (EAN 4016779552004) ABB s charakteristikou D a jmenovitým proudem 63 A pro AC/DC provoz při jmenovitém napětí 230 V.
Vypínací schopnost je 6 kA podle EN 60898 (230/400 V) a 10 kA podle IEC 60947-2, stupeň krytí IP20, modulární šířka 1 a vestavná hloubka 69 mm.
Podporuje připojení pevného vodiče 0,75–35 mm2 a vícežilého 0,75–25 mm2, pracuje při frekvenci 50–60 Hz a okolní teplotě -25–55 °C, nepřepíná N‑vodič a má možnost doplňkové výbavy.
Proč si vybrat tento jistič?
- Pro ochranu obvodů s jmenovitým proudem až 63 A.
- S charakteristikou vypínání D, vhodnou pro obvody s vyššími náběhovými proudy (např. motory).
- Vypínací zkratová schopnost podle EN 60898: 6 kA při 230 V i 400 V.
- Určený pro provoz na AC/DC (střídavé i stejnosměrné napětí).
- Jednopólové provedení s počtem chráněných pólů 1.
- Je součástí produktové řady S201 a díky modulární šířce 1 modulu se snadno montuje do rozvaděče.
Interní název produktu
Jistič S201-D63 63A 1p D 6kA
