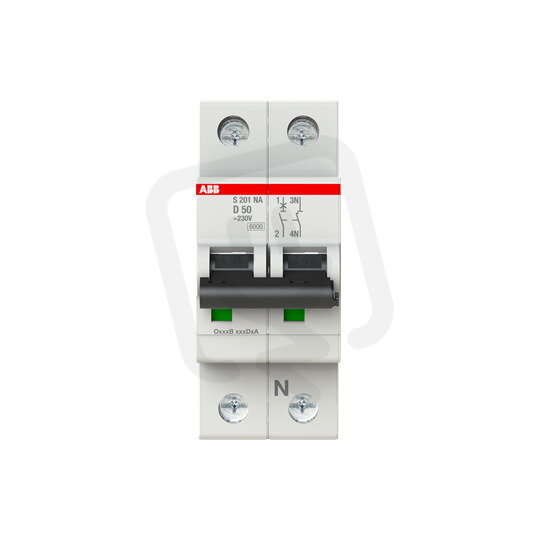

ABB S201-D50NA jistič 1F odpojení N vodiče (1+NA) 50 A char. D 6kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
958,27 Kč
Cena po registraci:
855,63 Kč/ks
Po registraci bez DPH:
707,13 Kč
Vaše cena s DPH:
891,21 Kč/ks
Vaše cena bez DPH:
736,54 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134436
- Kód dodavatele:
- 2CDS251103R0501
- EAN:
- 4016779552011
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,23 Kč
- Produktová řada:
- S201
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 50 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 5,8 W
ABB S201-D50NA jistič 1F odpojení N vodiče (1+NA) 50 A char. D 6kA
Jistič ABB S201-D50NA (EAN: 4016779552011) je jednopólový jistič s odpojením N vodiče (1+NA), charakteristikou D a jmenovitým proudem 50 A pro napětí 230 V.
Má vypínací zkratovou schopnost 6 kA dle EN 60898 (230/400 V) a 10 kA dle IEC 60947-2, krytí IP20, modulární šířku 2 a umožňuje připojení pevného vodiče 0,75–35 mm² a vícežilového 0,75–25 mm².
Spíná nulový vodič (spínající N vodič: ano), nabízí možnost doplňkové výbavy (ano), vestavěnou hloubku 69 mm, provozní teplotu -25–55 °C, kategorii přepětí 3 a ztrátový výkon 5,8 W.
Proč si vybrat tento jistič?
- Jistič je dimenzován pro střídavé napětí (AC) s jmenovitým proudem 50 A.
- Má charakteristiku spouštění D, vhodnou pro obvody s vyššími proudovými nárazy.
- Umožňuje odpojení nulového vodiče v konfiguraci 1+NA, tedy jednopólové jištění s odpojením N.
- Vypínací zkratová schopnost podle EN 60898 je 6 kA při 230 V i 400 V.
- Zabírá modulární šířku 2 moduly, což usnadňuje montáž do rozvaděče.
- Patří do produktové řady S201, která je určena pro modulární rozvaděčová řešení.
Interní název produktu
S201-D50 NA
Podrobný popis produktu
S201-D50NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 50 A, vypínací charakteristika: D, vypínací schopnost Icn: 6 kA
