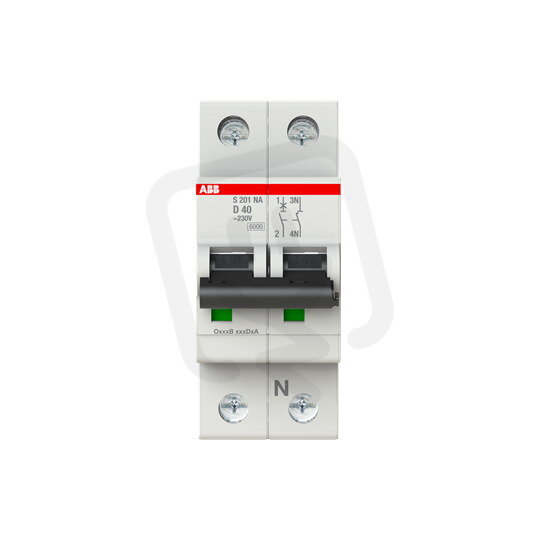

ABB S201-D40NA jistič 1F odpojení N vodiče (1+NA) 40 A char. D 6kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
608,91 Kč
Cena po registraci:
543,70 Kč/ks
Po registraci bez DPH:
449,34 Kč
Vaše cena s DPH:
566,30 Kč/ks
Vaše cena bez DPH:
468,02 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134435
- Kód dodavatele:
- 2CDS251103R0401
- EAN:
- 4016779532136
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,23 Kč
- Produktová řada:
- S201
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 40 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 8,4 W
ABB S201-D40NA jistič 1F odpojení N vodiče (1+NA) 40 A char. D 6kA
Jistič ABB S201-D40NA (EAN: 4016779532136) je jednopólový modulární jistič s odpojením N vodiče (1+NA), s jmenovitým proudem 40 A a charakteristikou D pro střídavé napětí 230 V.
Má modulární šířku 2, vypínací zkratovou schopnost 6 kA podle EN 60898 (230/400 V) a 10 kA podle IEC 60947‑2, podporuje možnost doplňkové výbavy a připojení vodičů do průřezů 0,75–35 mm² (pevné) a 0,75–25 mm² (vícežilové) při provozní teplotě -25–55 °C.
Proč si vybrat tento jistič?
- Tento jistič umožňuje odpojení nulového vodiče (1+NA), což usnadní bezpečnou údržbu.
- Je určen pro jmenovitý proud do 40 A, vhodný pro obvody s vyšším zatížením.
- S charakteristikou D je přizpůsoben pro zařízení s vyššími náběhovými proudy, například motorová nebo indukční zatížení.
- Poskytuje vypínací zkratovou schopnost 6 kA podle EN 60898 pro 230 i 400 V.
- Chrání jeden fázový pól a má celkem 2 póly (1+N), což odpovídá běžnému zapojení s odpojeným nulovým vodičem.
- Patří do produktové řady S201 a zabírá šířku 2 modulárních jednotek pro montáž na lištu.
Interní název produktu
S201-D40 NA
Podrobný popis produktu
S201-D40NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 40 A, vypínací charakteristika: D, vypínací schopnost Icn: 6 kA
