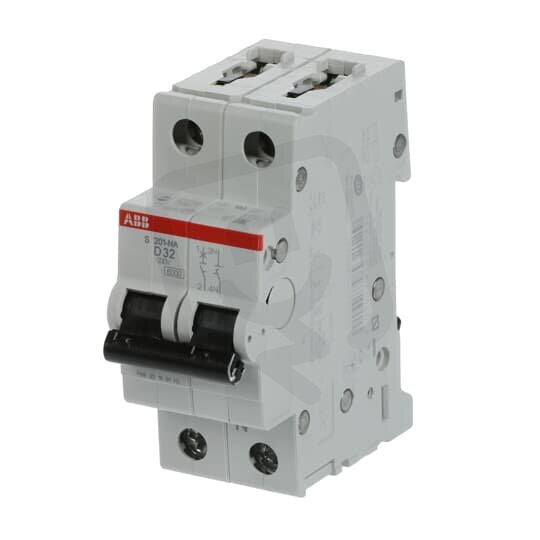

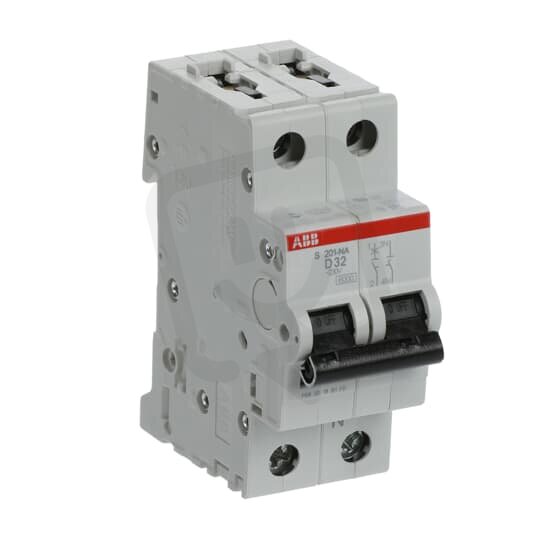

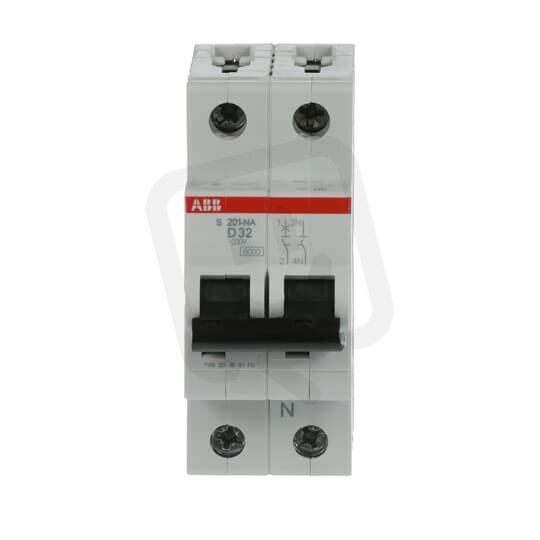

ABB S201-D32NA jistič 1F odpojení N vodiče (1+NA) 32 A char. D 6kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
548,28 Kč
Cena po registraci:
489,57 Kč/ks
Po registraci bez DPH:
404,60 Kč
Vaše cena s DPH:
509,92 Kč/ks
Vaše cena bez DPH:
421,42 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134434
- Kód dodavatele:
- 2CDS251103R0321
- EAN:
- 4016779532129
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,23 Kč
- Produktová řada:
- S201
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 32 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 7,2 W
ABB S201-D32NA jistič 1F odpojení N vodiče (1+NA) 32 A char. D 6kA
Modulární jistič ABB S201-D32NA (EAN 4016779532129) s odpojením N vodiče (1+NA) je určen pro AC 230 V instalace a má jmenovitý proud 32 A s charakteristikou D.
Poskytuje vypínací schopnost 6 kA dle EN 60898 a 10 kA dle IEC 60947-2 (pro 230/400 V), spíná N vodič a umožňuje doplňkovou výbavu.
Jednotka má šířku 2 moduly, vestavěnou hloubku 69 mm, stupeň krytí IP20, podporuje průřezy vodičů pevný 0,75–35 mm² a vícežilový 0,75–25 mm² a pracuje při okolní teplotě -25–55 °C.
Proč si vybrat tento jistič?
- Tento jistič má jmenovitý proud 32 A, vhodný pro ochranu obvodů s tímto zatížením.
- S charakteristikou D je určen pro obvody s vyšším náběhovým proudem, například u motorů nebo transformátorů.
- Vypínací zkratová schopnost dle EN 60898 je 6 kA při 230 V i 400 V, což zajišťuje spolehlivé přerušení při zkratových stavech.
- Konfigurace pólů 1 chráněný pól + odpojení N (1+NA) znamená přerušení fázového vodiče s možností odpojení nulového vodiče.
- Modulární šířka 2 moduly umožňuje kompaktní montáž v rozvaděči.
- Patří do produktové řady S201 a je určeno pro střídavé napětí (AC).
Interní název produktu
S201-D32 NA
Podrobný popis produktu
S201-D32NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 32 A, vypínací charakteristika: D, vypínací schopnost Icn: 6 kA
