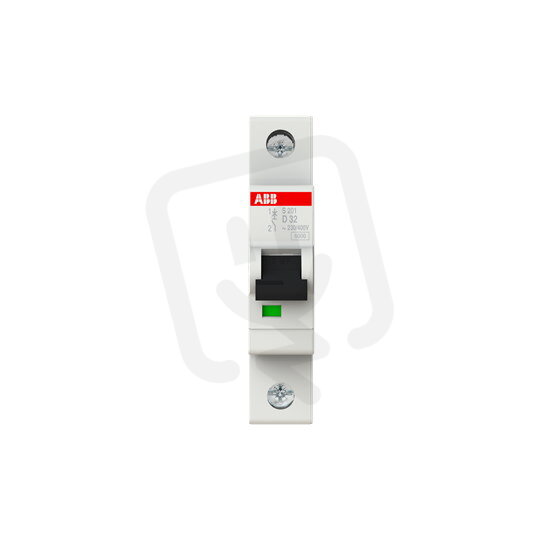

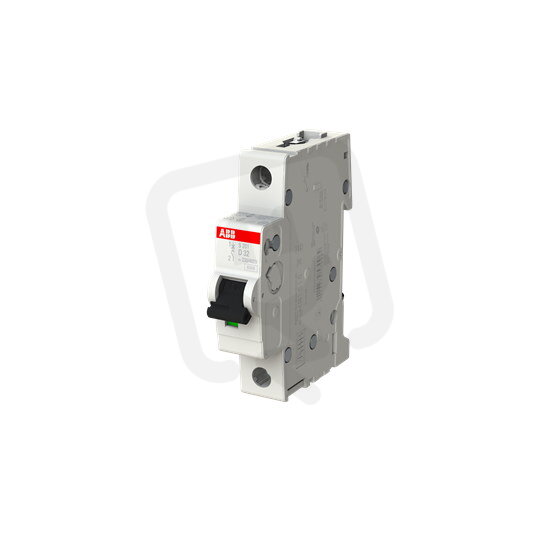

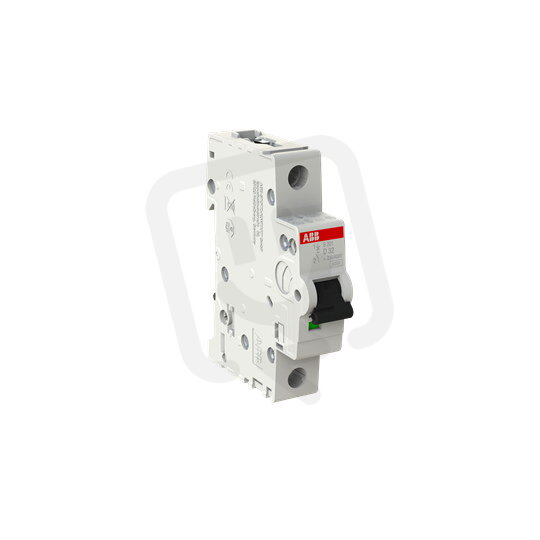

S201-D32 1 fázový jistič 32 A char. D 6kA ABB 2CDS251001R0321
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134366
- Kód dodavatele:
- 2CDS251001R0321
- EAN:
- 4016779530064
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,12 Kč
- Produktová řada:
- S201
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 32 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 1
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 1
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 3,6 W
S201-D32 1 fázový jistič 32 A char. D 6kA ABB 2CDS251001R0321
Jistič S201-D32 (EAN: 4016779530064) je jednopólový modulární jistič řady S201 s charakteristikou D a jmenovitým proudem 32 A pro 230 V (typ napětí AC/DC), s vypínací schopností zkratu 6 kA podle EN 60898 a Icu 10 kA podle IEC 60947-2.
Má 1 chráněný pól (celkem 1), stupeň krytí IP20, modulární šířku 1 a vestavěnou hloubku 69 mm, podporuje připojení pevného vodiče 0,75–35 mm² a vícežilového 0,75–25 mm², umožňuje doplňkovou výbavu (ano), nevypíná nulový vodič (Spínající N vodič: ne) a pracuje v rozsahu teplot -25–55 °C při frekvenci 50–60 Hz.
Proč si vybrat tento jistič?
- Je určen pro napětí AC/DC, takže ho lze použít ve střídavých i stejnosměrných obvodech.
- Má jmenovitý proud 32 A, což určujе jeho schopnost chránit vodiče a spotřebiče při běžném zatížení.
- S charakteristikou D snese vyšší spouštěcí proudy, proto je vhodný pro indukční zátěže a motory.
- Vypínací schopnost podle EN 60898 je 6 kA při 230 V i 400 V, takže zvládne krátkodobé zkratové proudy dle normy.
- Je určen pro jednofázové zapojení a chrání 1 pól.
- Patří do produktové řady S201 od ABB, což usnadňuje integraci v rozvaděčích téže řady.
Interní název produktu
Jistič S201-D32 32A 1p D 6kA
