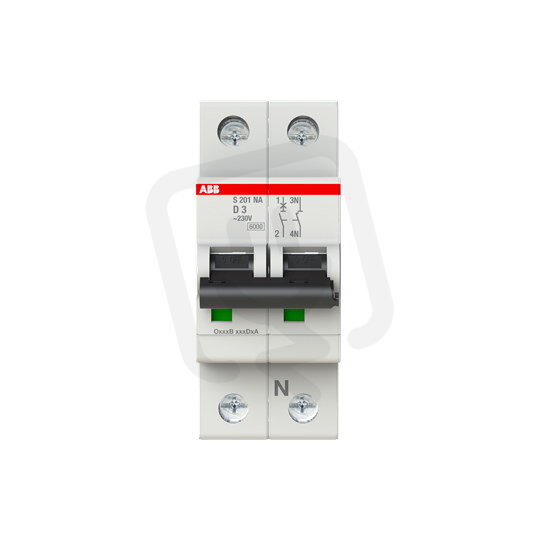

S201-D3NA jistič 1F odpojení N vodiče (1+NA) 3 A char. D 6kA ABB 2CDS251103R0031
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
653,27 Kč
Cena po registraci:
583,30 Kč/ks
Po registraci bez DPH:
482,07 Kč
Vaše cena s DPH:
607,55 Kč/ks
Vaše cena bez DPH:
502,11 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134425
- Kód dodavatele:
- 2CDS251103R0031
- EAN:
- 4016779532013
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S201
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 3 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 2,4 W
S201-D3NA jistič 1F odpojení N vodiče (1+NA) 3 A char. D 6kA ABB 2CDS251103R0031
Jistič S201-D3NA (EAN: 4016779532013) je jednofázový jistič s odpojením N vodiče (1+NA) o jmenovitém proudu 3 A a charakteristice D.
Má vypínací zkratovou schopnost 6 kA dle EN 60898 při 230/400 V a Icu 10 kA dle IEC 60947-2, pracuje na jmenovité napětí 230 V, frekvenci 50–60 Hz, zabírá 2 moduly a nabízí krytí IP20; chráněný pól: 1 (celkem 2 póly).
Umožňuje připojení vodičů pevný 0,75–35 mm2 / vícežilový 0,75–25 mm2, má vestavěnou hloubku 69 mm, možnost doplňkové výbavy a provozní teplotu -25–55 °C; není odolný vůči výbuchu a není určen pro instalaci pod omítku.
Proč si vybrat tento jistič?
- Pro běžné obvody poskytuje ochranu při jmenovitém proudu 3 A.
- Má charakteristiku D, vhodnou pro spínání indukčních zátěží s vyššími záběrovými proudy.
- Vypínací schopnost je 6 kA podle EN 60898 pro 230 V i 400 V.
- Poskytuje ochranu pro 1 chráněný pól a zároveň nabízí odpojení N vodiče (označení 1+NA).
- Celkem má 2 póly, což odpovídá konfiguraci pro jednoduché instalace s neutrálem.
- Zabírá na DIN liště modulární šířku 2, takže šetří místo v rozváděči.
Interní název produktu
S201-D3 NA
Podrobný popis produktu
S201-D3NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 3 A, vypínací charakteristika: D, vypínací schopnost Icn: 6 kA
