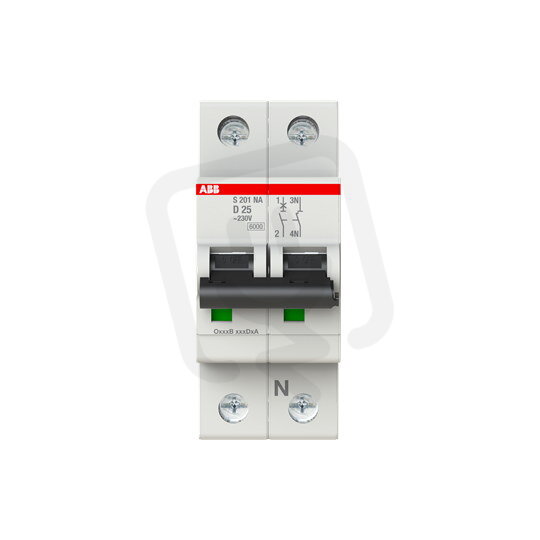

ABB S201-D25NA jistič 1F odpojení N vodiče (1+NA) 25 A char. D 6kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
546,46 Kč
Cena po registraci:
487,94 Kč/ks
Po registraci bez DPH:
403,26 Kč
Vaše cena s DPH:
508,22 Kč/ks
Vaše cena bez DPH:
420,02 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134433
- Kód dodavatele:
- 2CDS251103R0251
- EAN:
- 4016779532112
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,23 Kč
- Produktová řada:
- S201
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 25 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 6,2 W
ABB S201-D25NA jistič 1F odpojení N vodiče (1+NA) 25 A char. D 6kA
ABB S201-D25NA je jednopólový jistič s odpojením středního vodiče (1+NA) s jmenovitým proudem 25 A a charakteristikou D určený pro střídavé napětí 230 V.
Má vypínací schopnost 6 kA (EN 60898) a jmenovitou vypínací schopnost Icu 10 kA (IEC 60947-2), zabírá 2 moduly, poskytuje krytí IP20, svorky pro vodiče do 0,75–35 mm², spíná N vodič a umožňuje doplňkovou výbavu; EAN 4016779532112.
Proč si vybrat tento jistič?
- Umožňuje odpojení nulového vodiče díky provedení 1+NA.
- Je dimenzován na jmenovitý proud 25 A.
- Má charakteristiku vypínání D, vhodnou pro obvody s vyššími spouštěcími proudy (např. motory).
- Vypínací schopnost při zkratovém proudu podle EN 60898 činí 6 kA pro 230 V i 400 V.
- Poskytuje ochranu 1 pólu (celkem 2 póly), tedy jednofázové provedení s odpojeným N.
- Zabere na DIN liště šířku 2 modulů a je určeno pro střídavé napětí AC.
Interní název produktu
S201-D25 NA
Podrobný popis produktu
S201-D25NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 25 A, vypínací charakteristika: D, vypínací schopnost Icn: 6 kA
