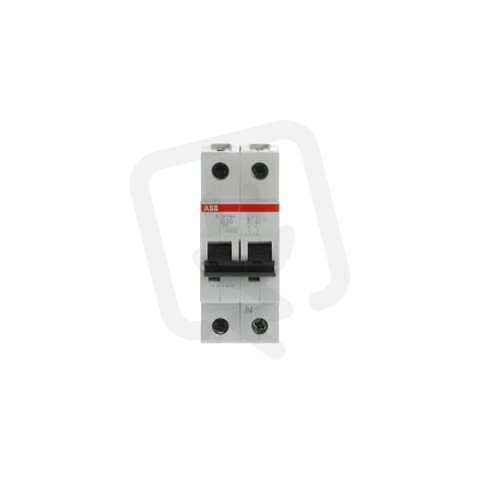

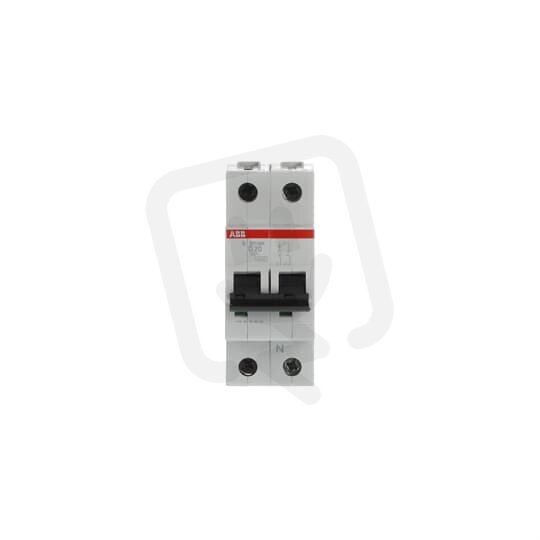

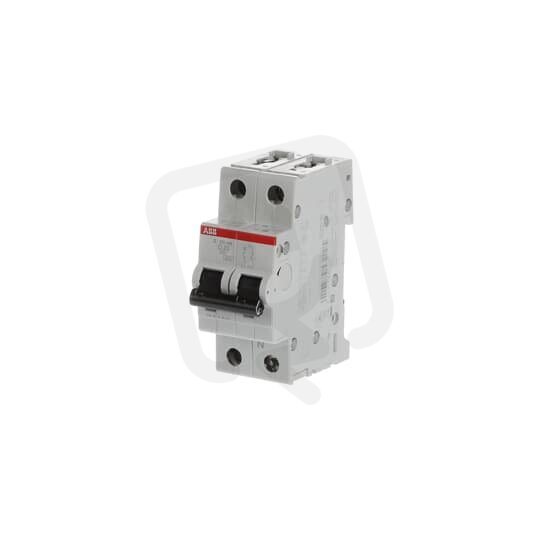

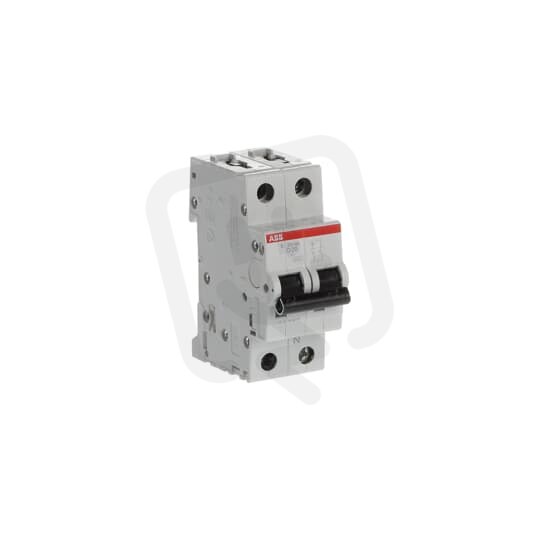

ABB S201-D20NA jistič 1F odpojení N vodiče (1+NA) 20 A char. D 6kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
525,65 Kč
Cena po registraci:
469,36 Kč/ks
Po registraci bez DPH:
387,90 Kč
Vaše cena s DPH:
488,88 Kč/ks
Vaše cena bez DPH:
404,03 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134432
- Kód dodavatele:
- 2CDS251103R0201
- EAN:
- 4016779532105
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S201
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 4,6 W
ABB S201-D20NA jistič 1F odpojení N vodiče (1+NA) 20 A char. D 6kA
Jistič ABB S201-D20NA (EAN: 4016779532105) je jednopólový modulární jistič s odpojením N vodiče (1+NA) určený pro střídavé napětí 230 V, se 1 chráněným pólem a 2 póly celkem.
Má charakteristiku D, jmenovitý proud 20 A, vypínací zkratovou schopnost 6 kA podle EN 60898 (230/400 V) a 10 kA dle IEC 60947-2, modulární šířku 2 a stupeň krytí IP20.
Umožňuje spínání N vodiče (ano), podporuje připojení vodičů pevného průřezu 0,75–35 mm² a vícežilového 0,75–25 mm², má vestavěnou hloubku 69 mm, kategorii přepětí 3, provozní teplotu -25–55 °C, možnost doplňkové výbavy (ano) a není výbuchu odolný ani určen pro instalaci pod omítku (ne).
Proč si vybrat tento jistič?
- Pro spolehlivé odpojení neutrálního vodiče je vybaven odpojením N vodiče (1+NA), které umožňuje kontrolované společné vypnutí.
- Je určen pro obvody s jmenovitým proudem 20 A, vhodný pro běžné instalace.
- S charakteristikou D snese vyšší nárazové proudy typické pro indukční zátěže (motory, transformátory).
- Zajišťuje vypínací schopnost 6 kA podle EN 60898 při 230 i 400 V pro zvládání běžných zkratových podmínek.
- S modulární šířkou 2 zabere na liště DIN méně místa a usnadní kompaktní zapojení rozváděče.
- Nabízí 1 chráněný pól (celkem 2 póly), odpovídající provedení 1F s odpojením neutrálu v produktové řadě S201.
Interní název produktu
S201-D20 NA
Podrobný popis produktu
S201-D20NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 20 A, vypínací charakteristika: D, vypínací schopnost Icn: 6 kA
