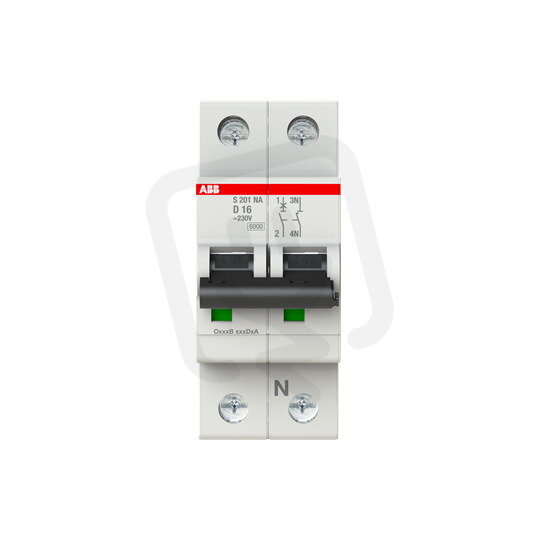

ABB S201-D16NA jistič 1F odpojení N vodiče (1+NA) 16 A char. D 6kA
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
433,34 Kč
Cena po registraci:
386,93 Kč/ks
Po registraci bez DPH:
319,78 Kč
Vaše cena s DPH:
403,03 Kč/ks
Vaše cena bez DPH:
333,08 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134431
- Kód dodavatele:
- 2CDS251103R0161
- EAN:
- 4016779532099
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S201
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 16 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 5 W
ABB S201-D16NA jistič 1F odpojení N vodiče (1+NA) 16 A char. D 6kA
ABB S201-D16NA jistič (EAN 4016779532099) pro jednofázové rozvody s odpojením N vodiče (1+NA), určený pro ochranu obvodů s jmenovitým proudem 16 A při 230 V.
Má charakteristiku D, 1 chráněný pól (celkem 2 póly), modulární šířku 2 moduly, stupeň krytí IP20 a patří do řady S201, přičemž spíná N vodič a umožňuje doplňkovou výbavu.
Vypínací schopnost podle EN 60898 6 kA (230/400 V) a podle IEC 60947-2 Icu 10 kA; podporuje průřez pevného vodiče 0,75–35 mm² a vícežilového 0,75–25 mm², pracuje na frekvenci 50–60 Hz při okolní teplotě -25–55 °C; není odolný vůči výbuchu a není určen pro instalaci pod omítku.
Proč si vybrat tento jistič?
- Pro instalace, kde je třeba přerušit i nulový vodič, nabízí odpojení N vodiče (1+NA).
- Určený pro obvody s jmenovitým proudem 16 A.
- S charakteristikou vypnutí D, vhodný při zatíženích s vyššími proudy náběhu (např. motory).
- Vypínací schopnost při zkratu 6 kA podle EN 60898 pro 230 V i 400 V.
- Má 1 chráněný pól a 2 póly celkem (1+NA), což umožňuje přerušení fáze i nulového vodiče.
- Patří do produktové řady S201 a má modulární šířku 2 moduly.
Interní název produktu
S201-D16 NA
Podrobný popis produktu
S201-D16NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 16 A, vypínací charakteristika: D, vypínací schopnost Icn: 6 kA
