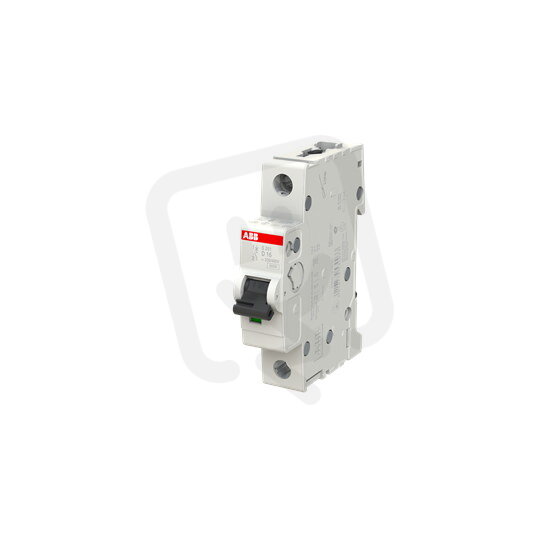

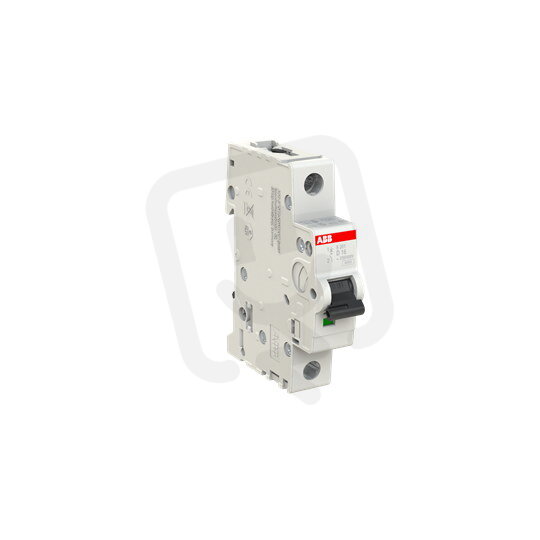

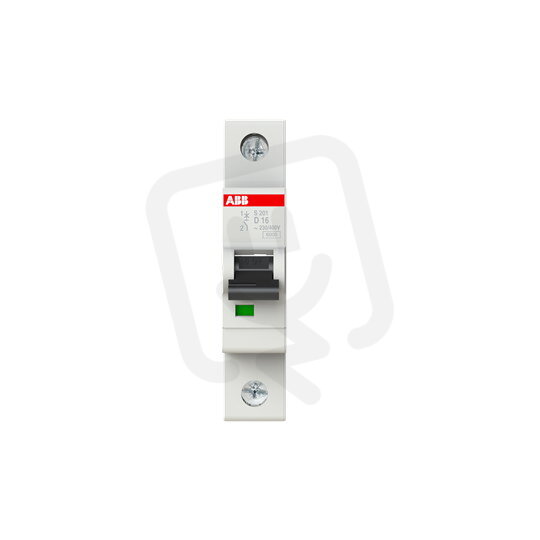

S201-D16 1 fázový jistič 16 A char. D 6kA ABB 2CDS251001R0161
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
217,11 Kč
Cena po registraci:
193,87 Kč/ks
Po registraci bez DPH:
160,22 Kč
Vaše cena s DPH:
201,92 Kč/ks
Vaše cena bez DPH:
166,88 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134363
- Kód dodavatele:
- 2CDS251001R0161
- EAN:
- 4016779530033
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,12 Kč
- Produktová řada:
- S201
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 16 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 1
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 1
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 2,5 W
S201-D16 1 fázový jistič 16 A char. D 6kA ABB 2CDS251001R0161
Jistič S201‑D16 od ABB (EAN: 4016779530033) je jednopólový modulární proudový jistič pro AC/DC s charakteristikou D a jmenovitým proudem 16 A.
Má vypínací zkratovou schopnost 6 kA podle EN 60898 (230/400 V) a 10 kA Icu podle IEC 60947‑2, jmenovité napětí 230 V, modulární šířku 1 a krytí IP20.
Umožňuje připojení pevného vodiče do průřezu 0,75–35 mm² a vícežilového do 0,75–25 mm², pracuje v rozsahu teplot -25–55 °C, podporuje doplňkovou výbavu a nespíná N vodič.
Proč si vybrat tento jistič?
- Pro ochranu obvodů je navržen s jmenovitým proudem 16 A.
- Charakteristika D je vhodná tam, kde se vyskytují vyšší spouštěcí proudy (např. u motorů).
- Vypínací schopnost podle EN 60898 činí 6 kA při 230 i 400 V, což umožňuje přerušit zkratové proudy do této hodnoty.
- Kompatibilita s napětím AC/DC umožňuje použití ve střídavých i stejnosměrných obvodech.
- Má 1 pól a je tak vhodný pro jednofázová zapojení.
- Zabírá na DIN liště pouze šířku 1 modulu, čímž šetří místo v rozváděči.
Interní název produktu
S201-D16
Podrobný popis produktu
S201-D16; 1 fázový jistič, jmenovitý proud In: 16 A, vypínací charakteristika: D, vypínací schopnost Icn: 6 kA
