ABB S201-D13NA jistič 1F odpojení N vodiče (1+NA) 13 A char. D 6kA

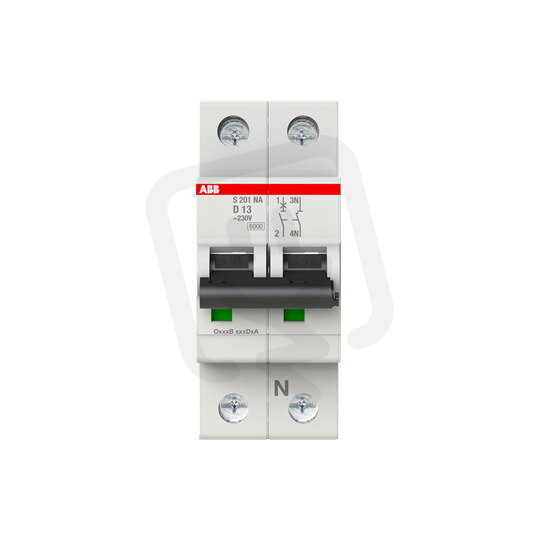

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
470,45 Kč
Cena po registraci:
420,08 Kč/ks
Po registraci bez DPH:
347,17 Kč
Vaše cena s DPH:
437,54 Kč/ks
Vaše cena bez DPH:
361,60 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134430
- Kód dodavatele:
- 2CDS251103R0131
- EAN:
- 4016779532068
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
- Produktová řada:
- S201
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 13 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 6 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 10 kA
- Ztrátový výkon:
- 4,4 W
ABB S201-D13NA jistič 1F odpojení N vodiče (1+NA) 13 A char. D 6kA
Jistič ABB S201-D13NA (EAN 4016779532068) je jednopólový jistič s odpojením N vodiče (1+N) z produktové řady S201, s jmenovitým proudem 13 A a charakteristikou D při jmenovitém napětí 230 V.
Má vypínací zkratovou schopnost 6 kA podle EN 60898 a 10 kA podle IEC 60947‑2, modulární šířku 2, stupeň krytí IP20, možnost doplňkové výbavy, spínání N vodiče (ano) a připojení vodičů pro pevné 0,75–35 mm² a vícežilové 0,75–25 mm² při okolní teplotě -25–55 °C.
Proč si vybrat tento jistič?
- Umožňuje odpojení nulového vodiče díky 1+NA (odpojení N vodiče), což zjednodušuje servis a bezpečné odpojení obvodu.
- Jmenovitý proud 13 A je vhodný pro ochranu zásuvek a menších obvodů.
- Má spouštěcí charakteristiku D, určenou pro obvody s vyššími náběhovými proudy, například u motorů nebo transformátorů.
- Vypínací schopnost podle EN 60898 činí 6 kA při 230 i 400 V, což umožňuje přerušení zkratových proudů do této hodnoty.
- Počet pólů: 1 chráněný pól a 2 póly celkem (1+NA), vhodné pro jednofázové instalace s odpojitelným N vodičem.
- Provozní typ napětí je AC a modulární šířka 2 umožňuje kompaktní montáž v rozvaděči.
Interní název produktu
S201-D13 NA
Podrobný popis produktu
S201-D13NA; 1 fázový jistič s odpojením nulového vodiče (1+NA), jmenovitý proud In: 13 A, vypínací charakteristika: D, vypínací schopnost Icn: 6 kA
